آموزش تنظیمات اولیه میکروتیک (,Internet,IP address,DNS,Default Gateway,Time&Date,PPPo)

[Habili]

سلام خدمت دوستان و سروران گرامی .
توی این آموزش قصد دارم تنظیمات اولیه که باید روی یه میکروتیک انجام بشه از جمله آی پی دادن ؛دادن اینترنت به شبکه و تعریف فایروال و غیره تا جایی که بتونم به صورت تصویری از صفر آموزش بدم .
و مهم نیست که از چه شرکتی اینترنت دارین وایرلس هست یا کابلی ؛کامل همه رو توضیح میدیم.

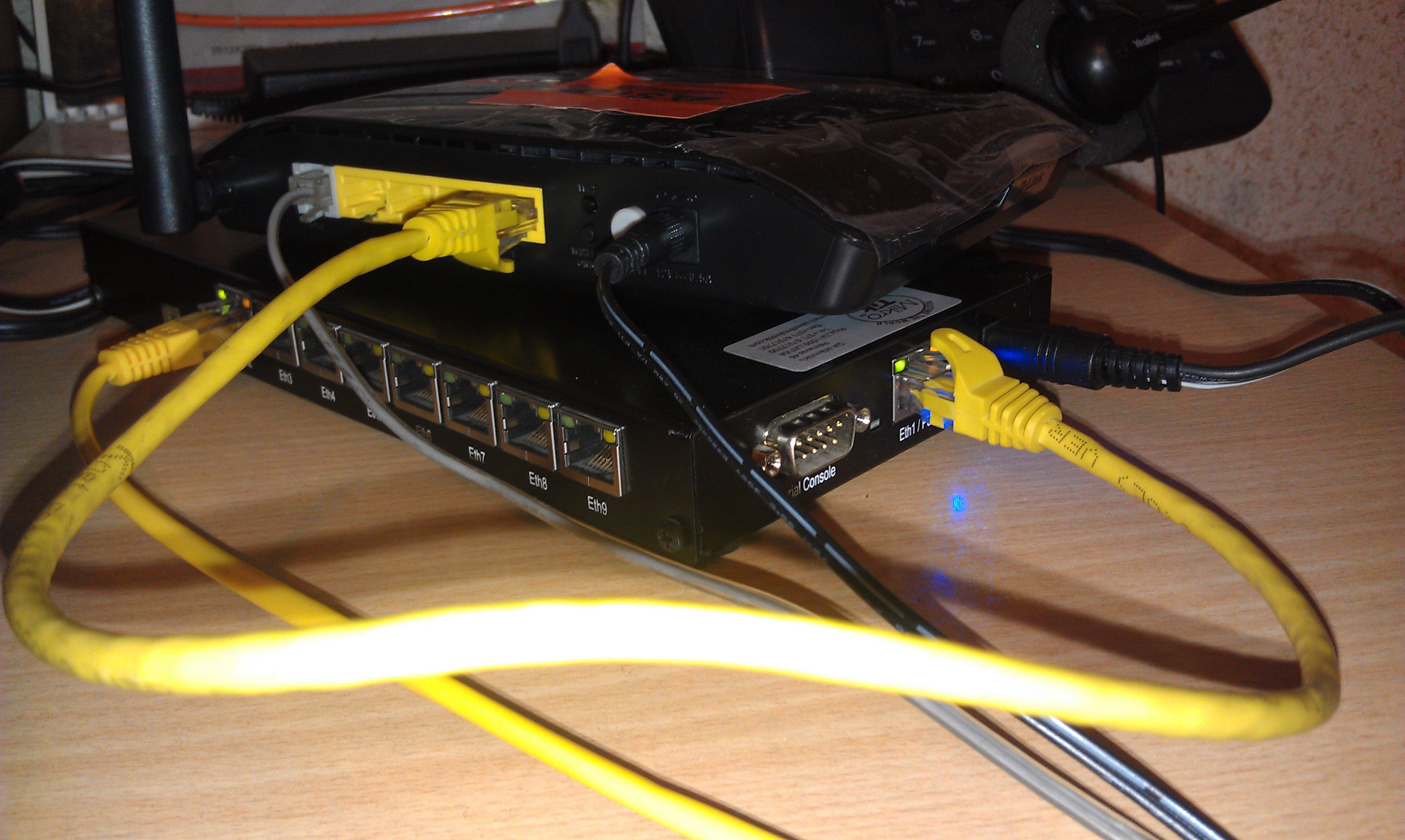

پیش فرض ما اینه که مودم ADSL تون رو روی حالت Bridg گذاشتین . مثل این عکس که من انداختم از پورت مودم ADSL به پورت یک میکروتیک (Eth1) یه کابل شبکه زدم:

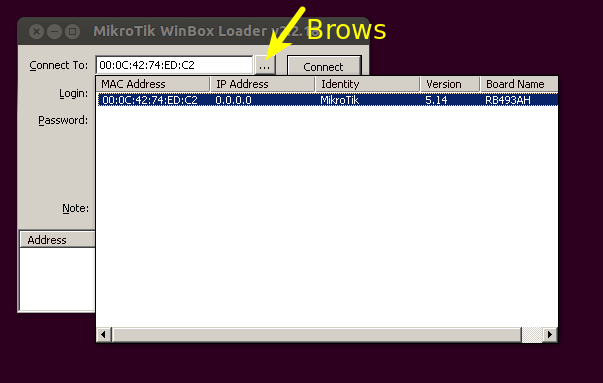

نرم افزار WinBox رو اگه ندارین از این لینک (http://www.mikrotik.com/download) دریافت کرده و باز میکنم. منم مثل شما روی Brows میزنیم تا میکروتیک داخل شبکه مون رو پیدا کنه اینجا چون میکروتیک خام هست و هیچ آی پی نداره روی مک آدرسش کلیک میکنم و با یوزر Admin و بدون اینکه پسورد رو بزنین روی Conect کلیک میکنیم تا وارد محیط میکروتیک مون بشیم :



اولین مرحله : (تنظیمات IP آدرس)

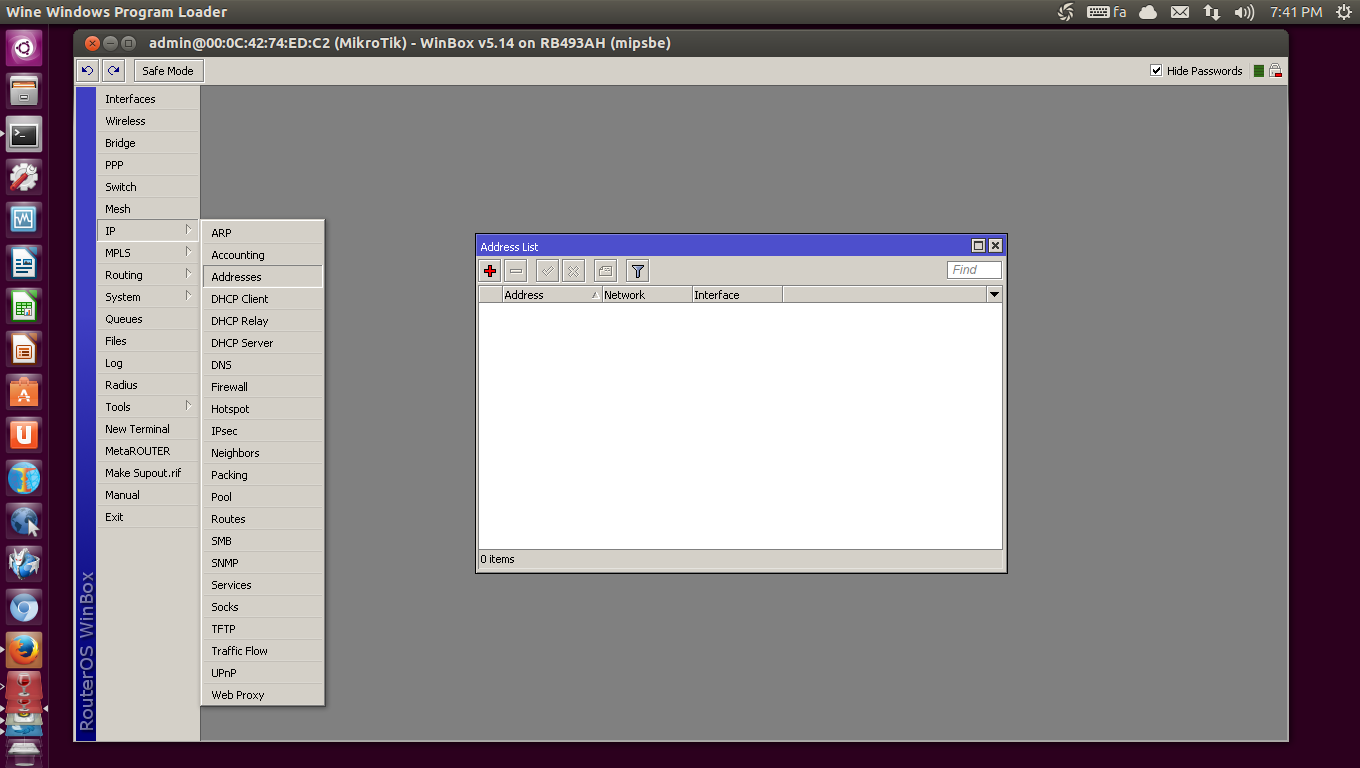

مطابق عکس از منوهای سمت چپ منوی IP و زیر منوی Address رو انتخاب میکنید که بعدش پنجره Address براتون باز میشه :

روی علامت + قرمز رنگ کلیک کنید تا پنجره آدرس باز بشه.

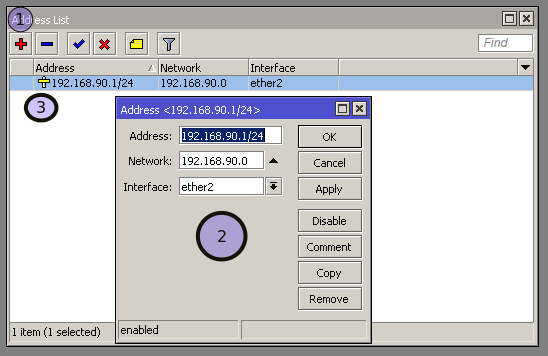

بعد در قسمت Address رنج IP که میخواهید به شبکه داده بشه با SubnetMask رو وارد کنید که من 192.168.90.1/24 رو زدم و در قسمت Interface شماره پورت اینترفیس میکروتیک که شبکه رو بش وصل کردین انتخاب میکنید که من اینجا مطابق عکس پورت ۲ میکروتیک رو به شبکه وصل کردم بعدش ok میکنیم:

توجه کنید قسمت Network بعد از اینکه OK کردین خودش به صورت اتوماتیک پر میشه .

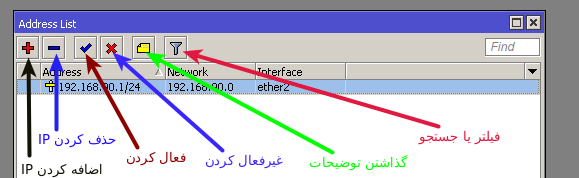

توضیح هر کدوم از منوها به شرح *یل میباشد :


خب ما تا اینجا تنظیمات IP Address رو به صورت گرافیکی انجام دادیم . دوستانی هم که به محیط شل و کد نویسی علاقه دارند میتونن با این دستورات ip آدرس رو روی میکروتیک ست کنن :

[admin@MikroTik] > ip address add interface=ether2 address=192.168.90.1/24

اگه میخواهید به صورت کامندی ببینین که چه ip های روی چه اینترفیس های تنظیم شده از این دستور استفاده کنید :

[admin@MikroTik] > ip address print
Flags: X - disabled, I - invalid, D - dynamic
 #   ADDRESS            NETWORK         INTERFACE
 0   192.168.90.1/24    192.168.90.0    ether2
[admin@MikroTik] >

برای پاک کردن هر کدوم از ip ها میتونید از دستور ip address remove استفاده کنید:

[admin@MikroTik] > ip address remove 0

[Habili]

مرحله دوم تعریف ppoe client برای آوردن اینترنت به داخل میکروتیک

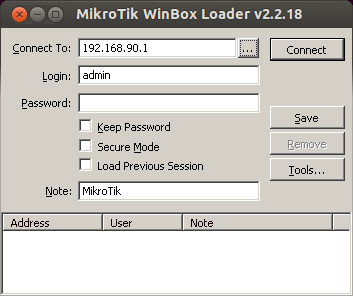

خب ما در مرحله اول تونستیم به میکروتیک مون ip بدیم اگه از محیط WinBox خارج شدید این بار میتونید به جای وارد شدن با مک آدرس میکروتیک با آی پی میکروتیک وارد محیط ش بشین به این صورت که در قسمت connect to آی پی میکروتیک رو که در مرحله قبل وارد کردیم رو میزنیم ؛یوزرمون هم که Admin بود و بدون اینکه پسوردی وارد کنیم connect رو میزنیم تا وارد محیط میکروتیک بشیم :

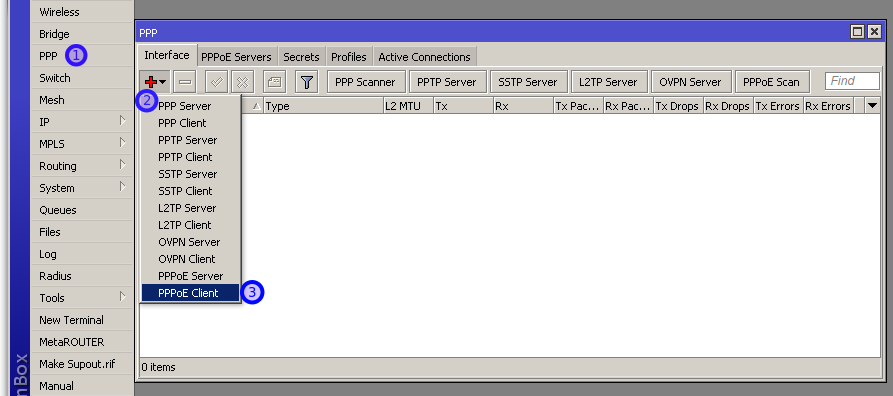

سپس از منوهای سمت چپ منوی ppp رو انتخاب میکنیم که بعدش پنجره ppp باز میشه در تب Interface دکمه + رو انتخاب میکنیم از لیست باز شده گزینه PPOE Client رو انتخاب میکنیم:

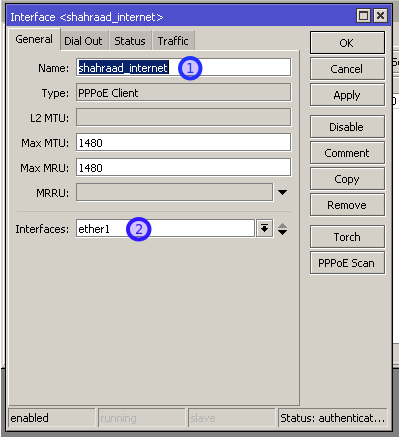

در پنجره جدید باز شده از تب General در قسمت Name نامی به دلخواه وارد میکنیم که معمولا نام isp که اینترنت ازش گرفتیم رو میزنن و در قسمت Interface هم شماره پورت میکروتیک که به مودم ADSL مون وصل هست رو وارد میکنیم . همونطور که در پست بالا در اولین عکسی که گذاشتم متوجه شدید که من پورت یک میکروتیک رو به مودم ADSl وصل کردم:

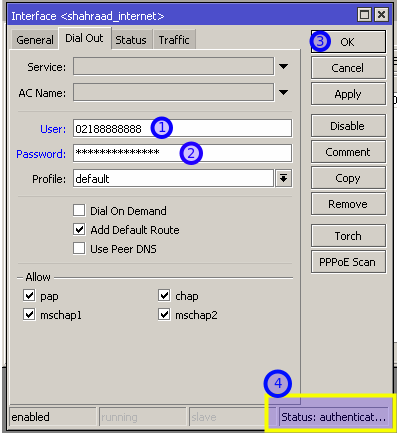

سپس به تب Dial Out میریم و در قسمت User و Password یوزر و پسورد خط ADSL مون رو وارد میکنیم و ok میکنیم:

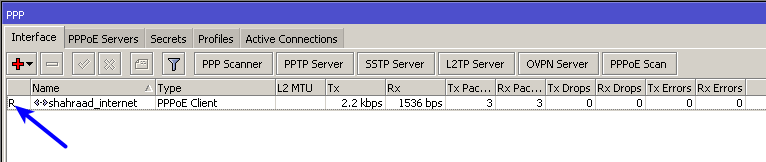

در اینجا اگه مراحل رو درست رفته باشیم در پایین سمت راست کادر زرد رنگ وضعیت status از authentication به Connected تبدیل میشه و بعد از اینکه ok کردین یه کلاینت ppoe اضافه میشه به لیست که یه حرف R میاد اولش یعنی اینکه اتصال برقرار میباشد:

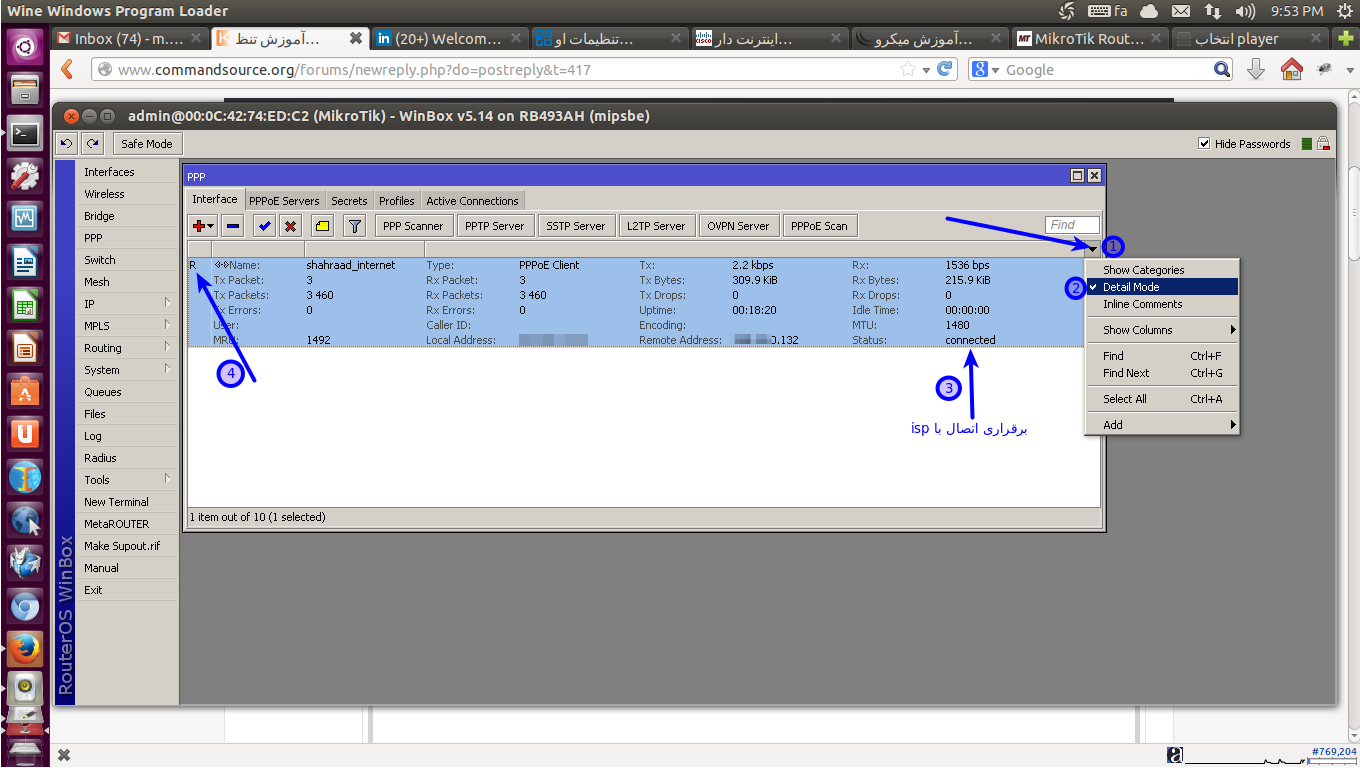

برای دیدن توضیحات بیشتر میتونید مثل عکس زیر عمل کنید که مشخصات کاملی از send و recive و وضعیت اتصال با isp به شما نشون میده:

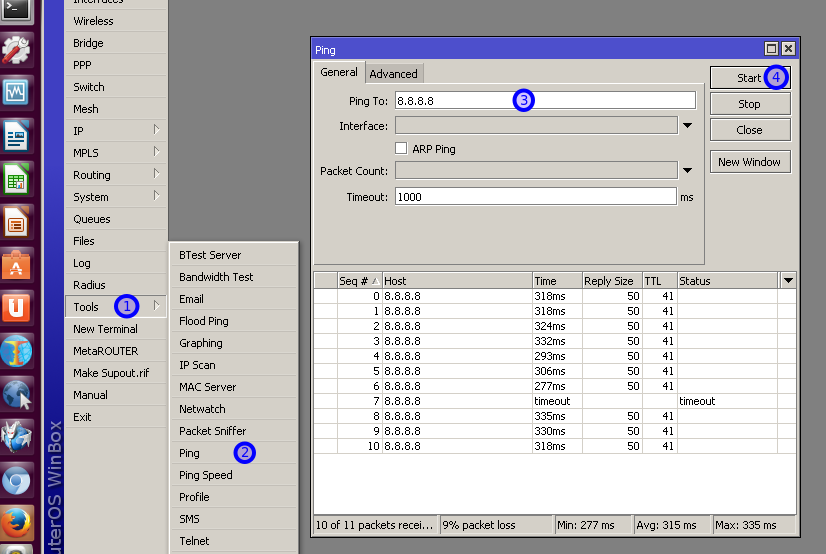

من اگه از منوی tools زیر منوی Ping رو انتخاب کنم یه پنجره باز میشه که در تب General در قسمت ping to میتونم هر آی پی که بخوام پینگ بگیرم رو در این قسمت وارد کنم و بعدش دکمه start رو بزنم که شروع کنه به پینگ گرفتن . که من در همونطور که میبینید در این عکس از ip گوگل(8.8.8.8) ping گرفتم.
همونطور که میبینید داره به من request میده یعنی اینترنت داریم :)


دوستانی هم که میخواهند از طریق شل ppoe تعریف کنن میتونن با این دستور این کار رو انجام بدن ؛ به جای یوزر باید یوزر خط ADSL رو نوشت و به جای پسورد هم باید پسورد خط رو نوشت :

[admin@RemoteOffice] interface pppoe-client> add interface=ether1 service-name=testSN user=user password=passwd disabled=no

وبرای مانیتور کردن یا دیدن وضعیت ppoe-client هم میتونن از این دستورات استفاده کنند:

[admin@RemoteOffice] interface pppoe-client> print
Flags: X - disabled, R - running
 0  R name="pppoe-out1" max-mtu=1480 max-mru=1480 mrru=disabled interface=ether1
      user="user" password="passwd" profile=default service-name="testSN"
      ac-name="" add-default-route=no dial-on-demand=no use-peer-dns=no
      allow=pap,chap,mschap1,mschap2



[admin@MikroTik] interface pppoe-client> monitor pppoe-out1
        status: "connected"
        uptime: 6s
     idle-time: 6s
      encoding: "MPPE128 stateless"
  service-name: "testSN"
       ac-name: "MikroTik"
        ac-mac: 00:0C:42:04:00:73
           mtu: 1480
           mru: 1480

پایان بخش دوم

[Habili]

مرحله سوم تعریف Default Gateway و DNS و Firewall برای اینترنت دار کردن شبکه

برای اینکه بتونیم اینترنت رو به شبکه بدیم سه تا کار رو باید انجام بدیم تعریف DNS و Default Gateway و Firewall که به این صورت عمل میکنیم .

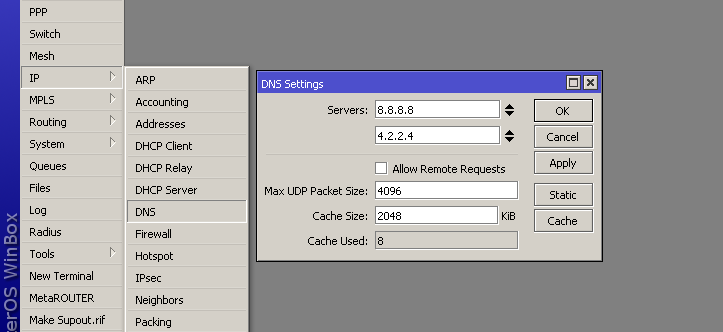

برای تعریف DNS هامون از منوی IP و زیر منوی DNS اقدام میکنیم. بعد از اینکه پنجره DNS Seting باز شد کنار مستطیل Server یک مثلث کوچیک هست که با علامت فلش توی تصویر مشخص کردم روش کلیک کنید تا مستطیل سرور فعال بشه که من DNS1 رو برابر 8.8.8.8 و DNS2 رو برابر 4.2.2.4 قرار دادم. شما میتونید هر چند تا DNS بخواین تعریف کنید فقط برای اضافه کردن DNS ها جدید روی اون مثلث کوچیک دوباره کلیک کنید تا یه مستطیل دیگه بهتون بده که DNS ها بعدیتون رو توش وارد کنید :

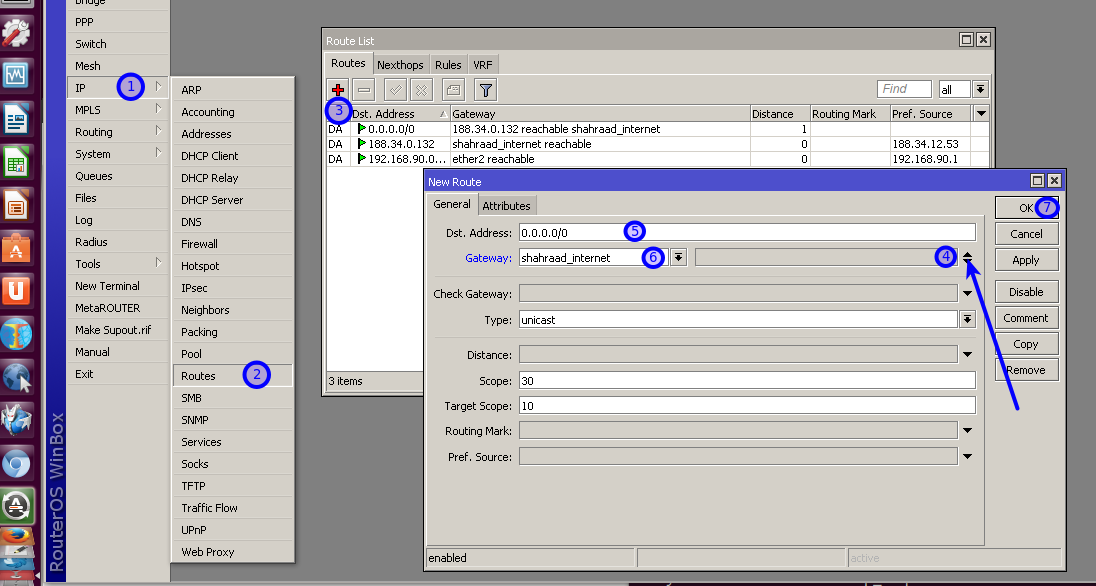

حالا میریم Gateway رو تعریف میکنیم. از منوی IP زیر منوی Routes رو انتخاب میکنیم از پنجره Route List روی + قرمز رنگ کلیک میکنیم که پنجره New Route باز بشه سپس در قسمت Gateway روی مثلث کوچیکه کلیک میکنیم که بتونیم Gateway رو انتخاب کنیم و بعد OK میکنیم:

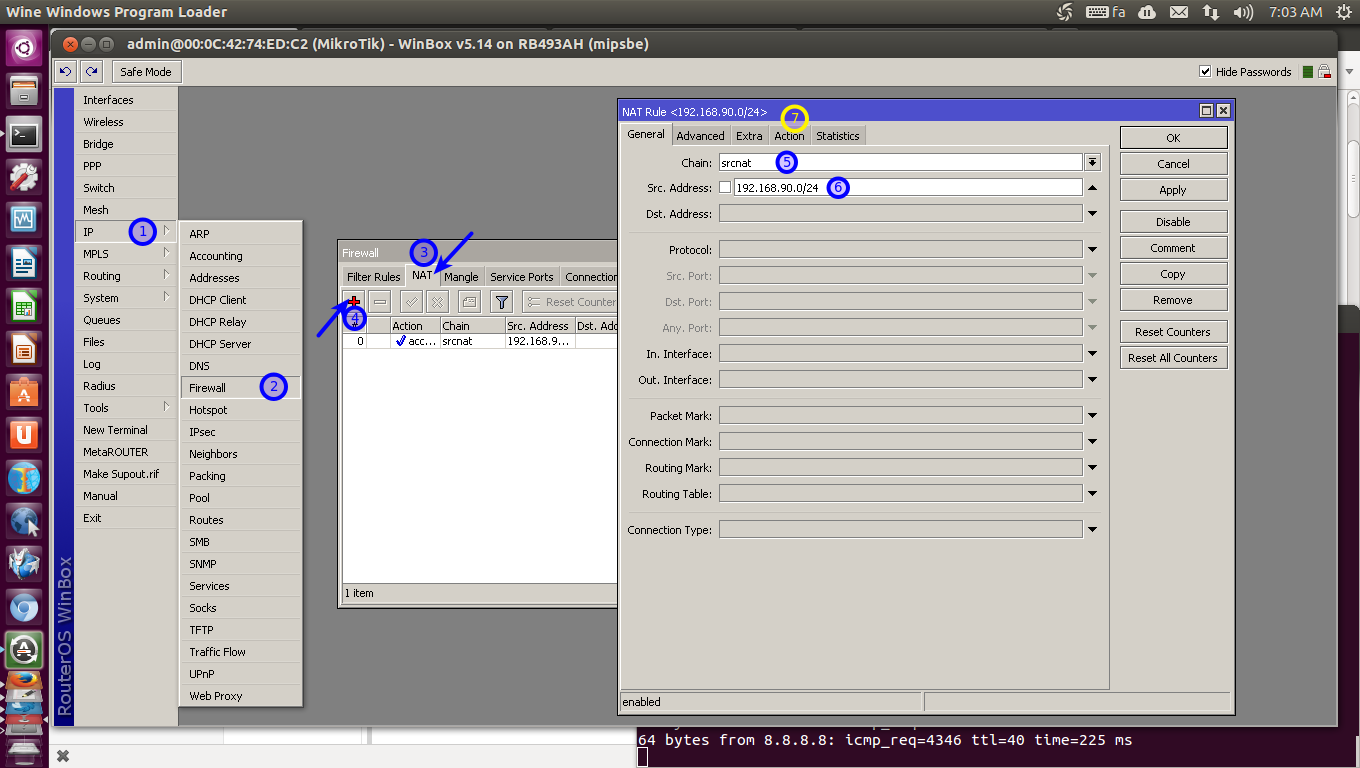

بعدش فایروال مون رو تعریف میکنیم. منوی IP و زیر منوی Firewall رو انتخاب میکنیم . از پنجره فایروال تب NAT رو انتخاب میکنیم و بعدش روی + کلیک میکنیم که یه Rule جدید بنویسیم.
Chain رو برابر با Srcnat قرار میدیم و Dst.Address رو هم برابر با رنج IP شبکه میزاریم سپس به تب Action میریم :

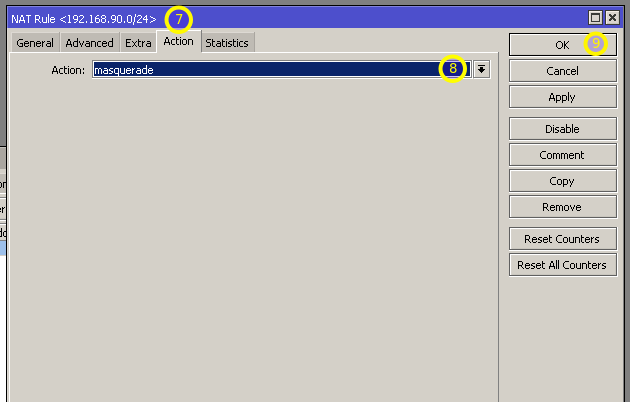

از تب Action لیست کشویی رو باز میکنیم و گزینه Action رو روی Masquerade میزاریم و بعدش OK میکنیم:


من چون هنوز DHCP رو راه اندازی نکردم یه IP دستی به کارت شبکم دادم که بتونم اینترنت داشته باشم. اگه پینگ اینترنت تون نیومد یه بار میکروتیک رو ریست کنید و یا کارت شبکه تون رو یه بار غیرفعال و فعال کنید دیگه درست میشه .

تنظیم Default Gateway از طریق ترمینال :

برای Add کردن یه Gateway از این دستور استفاده میکنیم :

[admin@MikroTik] > ip route add dst-address=0.0.0.0/0 gateway=shahraad_internet

و برای دیدن اینکه چه روت های وجود داره و به کجا میره از این دستور میتونید استفاده کنید :

[admin@MikroTik] > ip route print
Flags: X - disabled, A - active, D - dynamic,
C - connect, S - static, r - rip, b - bgp, o - ospf, m - mme,
B - blackhole, U - unreachable, P - prohibit
 #      DST-ADDRESS        PREF-SRC        GATEWAY            DISTANCE
 0 ADS  0.0.0.0/0                          188.34.0.132              1
 1   S  0.0.0.0/0                          shahraad_internet         1
 2 ADC  188.34.0.132/32    188.34.12.53    shahraad_internet         0
 3 ADC  192.168.90.0/24    192.168.90.1    ether2                    0
[admin@MikroTik] >

برای پاک کردن مسیرها هم میتونید از این کامند استفاده کنید :

[admin@MikroTik] > ip route remove numbers=0

برای ست کردن DNS از طریق ترمینال هم با این دستور میتونید این کار رو انجام بدین :

[admin@MikroTik] > ip dns set servers=8.8.8.8,4.2.2.4

برای دیدن تنظیمات DNS هم از این دستور در ترمینال استفاده کنید :

[admin@MikroTik] > ip dns print
                servers: 8.8.8.8,4.2.2.4
        dynamic-servers:
  allow-remote-requests: no
    max-udp-packet-size: 4096
             cache-size: 2048KiB
          cache-max-ttl: 1w
             cache-used: 8KiB
[admin@MikroTik] >

پایان بخش سوم

[Habili]

مرحله چهارم تعریف تاریخ و ساعت میکروتیک

بعضی وقتها مجبور میشین عملیاتی رو اجرا کنید که نیاز به تاریخ و ساعت دقیق سیستم دارین . عملیاتی از قبیل لاگ گیری و محدود کردن Bandwith بر اساس تاریخ و ساعت معین و مشخص . که باید یه تاریخ و ساعت دقیقی رو داشته باشیم توی میکروتیک .

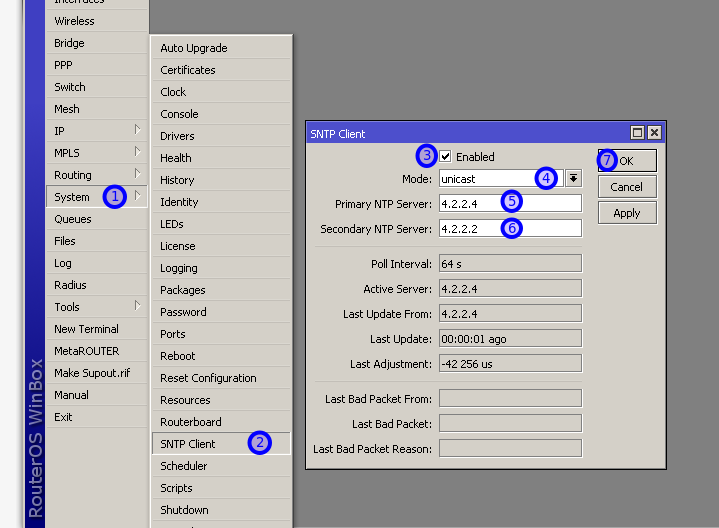

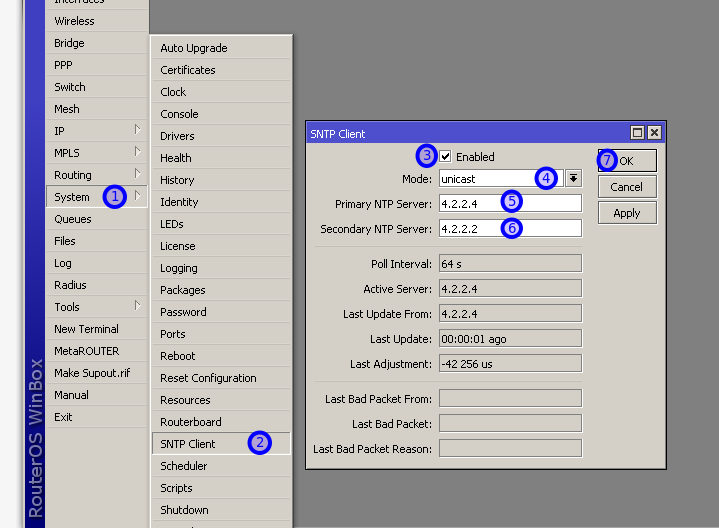

از منوی سیستم گزینه SNTP Client رو انتخاب میکنیم .پنجره SNTP Client که باز شد ابتدا تیک چک باکس Enable رو میزنیم .بعد گزینه Mode رو روی Unicast میزاریم که گزینه های Primery NTP Server و Secondary NTP Server فعال بشن و جلوی Primery 4.2.2.4 و برای Secondary 4.2.2.2 رو بنویسید و OK کنید :

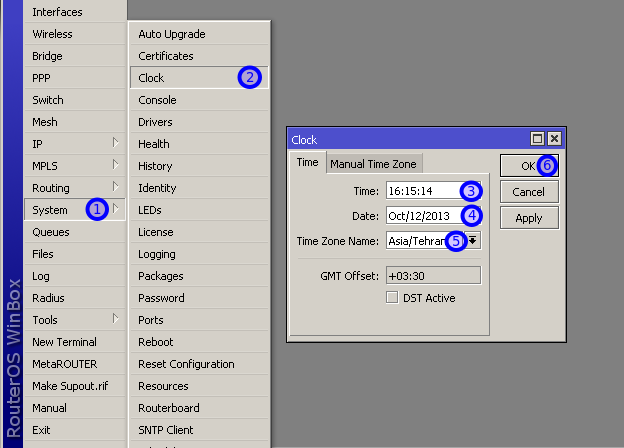

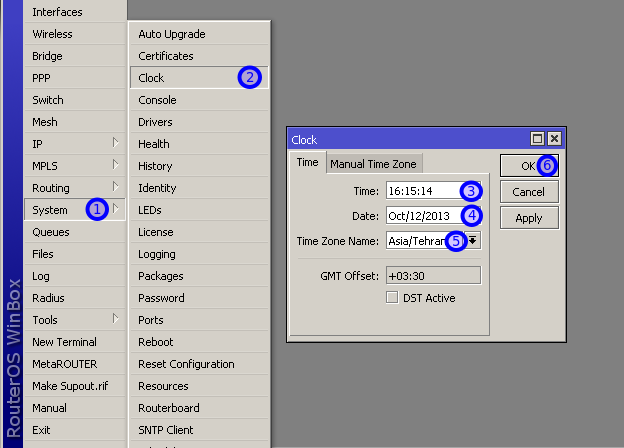

سپس به منوی System و زیر منوی Clock رو انتخاب میکنیم . پنجره Clock که باز شده گزینه های Time , Date , Time zone رو ست میکنیم و OK میکنیم:



تنظیمات ساعت و تاریخ سیستم از طریق ترمینال :

[admin@MikroTik] > system ntp client set enabled=yes primary-ntp=4.2.2.2 mode=unicast

و برای مشاهده تنظیمات ساعت و تاریخ از این دستور استفاده کنید :

[admin@MikroTik] > system clock print
            time: 16:26:15
            date: oct/12/2013
  time-zone-name: Asia/Tehran
      gmt-offset: +03:30
      dst-active: no
[admin@MikroTik] >

[Habili]

مرحله پنجم تنظیمات DHCP Client

نکته ای که اینجا قابل ذکر است اینه که اگر تنظیمات DHCP رو انجام دادین دیگه نیازی به تنظیمات بالا (Gateway,DNS,IP,Time&Date) نیست .

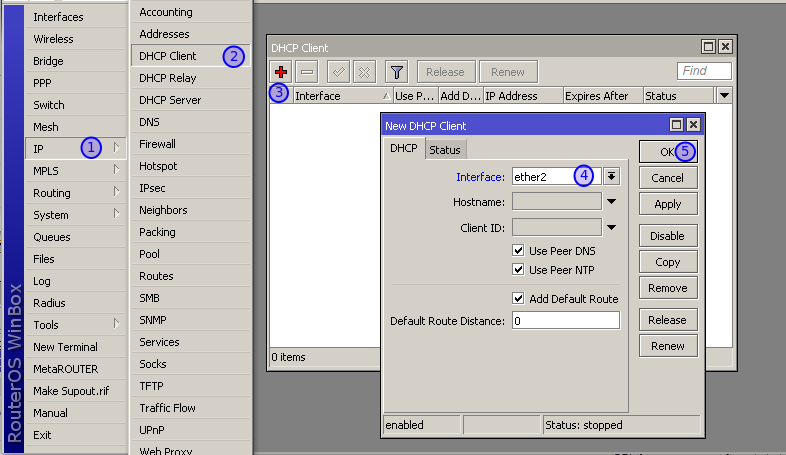

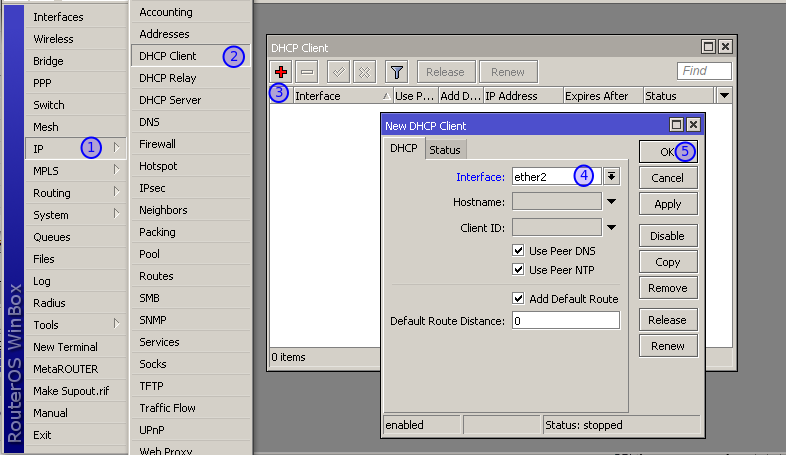

منوی IP و زیر منوی DHCP Client رو انتخاب میکنیم از پنجره DHCP Client که باز شده گزینه + قرمز رنگ رو میزنیم تا پنجره New DHCP Client باز بشه. از منوی Interface شماره اینترفیسی رو که میخوایم DHCP روی اون فعال بشه رو انتخاب میکنیم و OK میکنیم :


تنظیمات DHCP Client از طریق ترمینال :

[admin@MikroTik] > ip dhcp-client add interface=ether2 disabled=no use-peer-dns=
yes use-peer-ntp=yes add-default-route=yes
