    برقراری ارتباط بین DINSTAR DAG1000 FXO با Elastix و SenaPBX

    برقراری ارتباط بین DINSTAR DAG1000 FXO با Elastix و SenaPBX

    1- تنظیم DAG 1000
    2- تعریف ترانک SIP بر روی Elastix
    3- تعریف ترانک SIP بر روی SenaPBX


    1- تنظیم DAG 1000 :
    IP دستگاه Dinstar را وارد کرده و سپس تنظیمات زیر را مطابق شکل انجام دهید.

    Default IP: 192.168.11.1
    username: admin
    password: admin

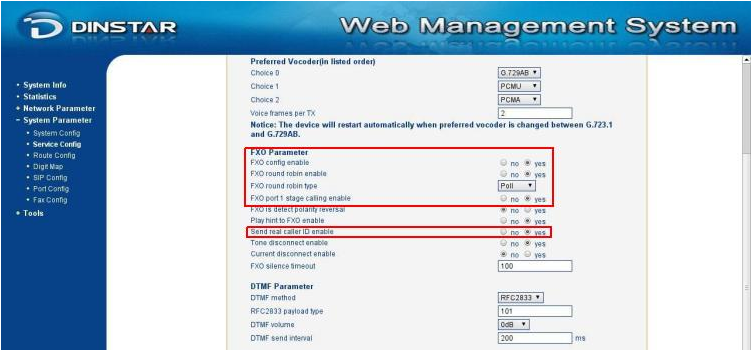

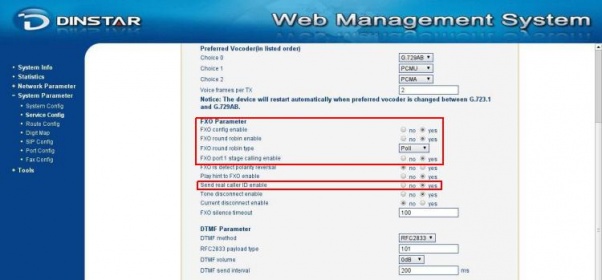

    سپس از وارد System Parameter -> service config شده و گزینه های زیر را تغییر داده(همانند شکل).
    FXO config enable = yes
    FXO port 1 stage calling enable = yes
    Send real caller ID enable = yes

    برای بزرگتر شدن عکس روی آن کلیک کنید  نام:	Selection_015.png نمایش ها:	1 اندازه:	177.2 KB شناسه:	19436

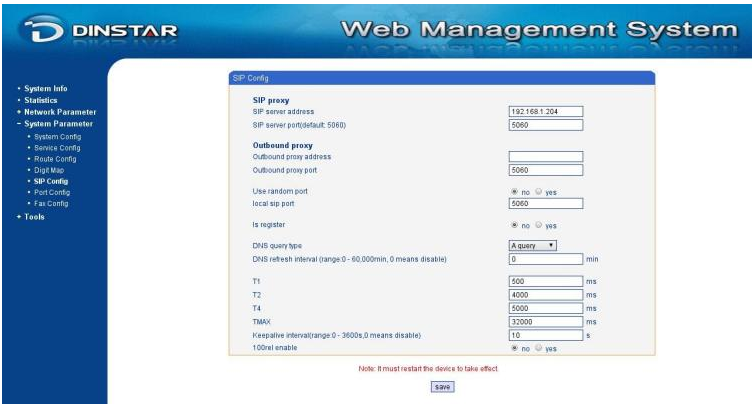

    وارد sip config شوید و در قسمت SIP server Address آدرس elastix را وارد کرده و گزینه Is register نیز no باشد.

    برای بزرگتر شدن عکس روی آن کلیک کنید  نام:	Selection_014.png نمایش ها:	1 اندازه:	162.6 KB شناسه:	19435

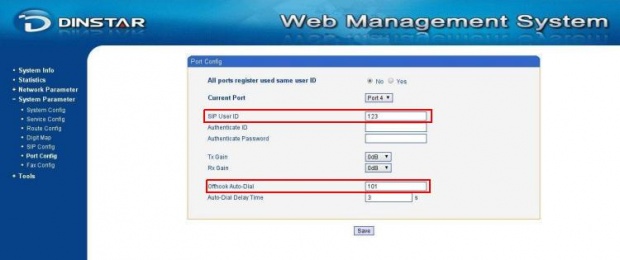

    برای ارسال تماس بر روی ترانک SIP قسمت SIP User ID باید مقداری داشته باشد، و Offhook Auto-Dial نیز شماره داخلی را که در سمت Elastix می خواهید تماس بگیرید را وارد کنید.

    برای بزرگتر شدن عکس روی آن کلیک کنید  نام:	Selection_013.png نمایش ها:	1 اندازه:	133.5 KB شناسه:	19434

    در پایان سیستم را از قسمت Tools -> restart ریستارت کرده تا تغییرات اعمال شوند.


    2- تعریف ترانک SIP بر روی Elastix :

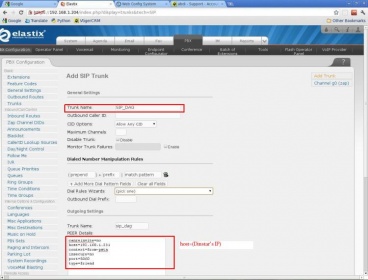

    ابتدا IP الستیکس را بر روی browser خود وارد کرده و سپس به قسمت PBX -> Trunks رفته و روی گزینه Add SIP Trunk کلیک کنید.

    سپس با در نظر گرفتن IP دستگاه Dinstar تنظیمات زیر را مطابق شکل بر روی ترانک خود انجام دهید.

    canreinvite=no
    host=192.168.1.231 ِDinstar's IP
    context=from-pstn
    insecure=no
    port=5060
    type=friend


    برای بزرگتر شدن عکس روی آن کلیک کنید  نام:	Selection_012.png نمایش ها:	1 اندازه:	267.9 KB شناسه:	19433

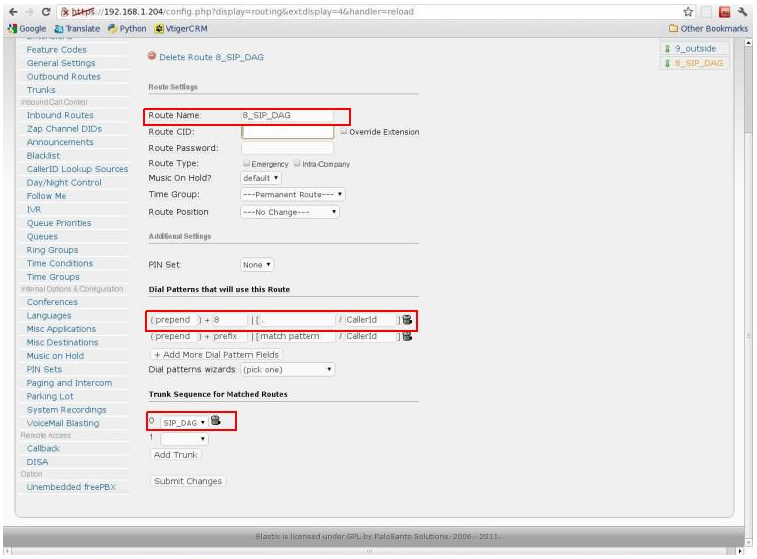

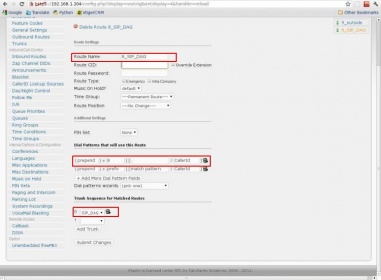

    به قسمت Outbound Routes رفته برای ترانک تعریف شده یک رول خروجی اضافه می کنیم.

    توجه شود که برای استفاده از route مورد نظر باید ترانک مورد نظر خود را انتخاب کرده و برای خروج از آن همانند شکل یک prefix مشخص کنید تا با گرفتن آن بتوان از ترانک مورد نظر خارج شد.

    برای بزرگتر شدن عکس روی آن کلیک کنید  نام:	Selection_011.png نمایش ها:	1 اندازه:	209.7 KB شناسه:	19432

    در پایان بر روی گزینه Apply Configuration Changes Here کلیک کنید تا تغییرات اعمال شوند.



    3- تعریف ترانک SIP بر روی SenaPBX :
    برای فرستادن تماس ها به سمت Gateway های DINSTAR نیاز به تعریف ترانک SIP داریم.
    در زیر نحوه تعریف ترانک SIP بر روی نرم افزار SenaPBX نشان داده شده است.

    ابتدا ip سرور را بر روی browser وارد کنید و نام کاربری و پسورد خود را وارد کنید. سپس بعد از وارد شدن به قسمت پیکربندی، از منوهای بالا تکنولوژی ها را انتخاب کنید.

    برای بزرگتر شدن عکس روی آن کلیک کنید  نام:	Selection_007.png نمایش ها:	1 اندازه:	214.2 KB شناسه:	19428

    در قسمت منبع همانطور که مشاهده می شود آدرس Gateway خود را وارد کنید و در پایان بر روی ذخیره کلیک کنید.

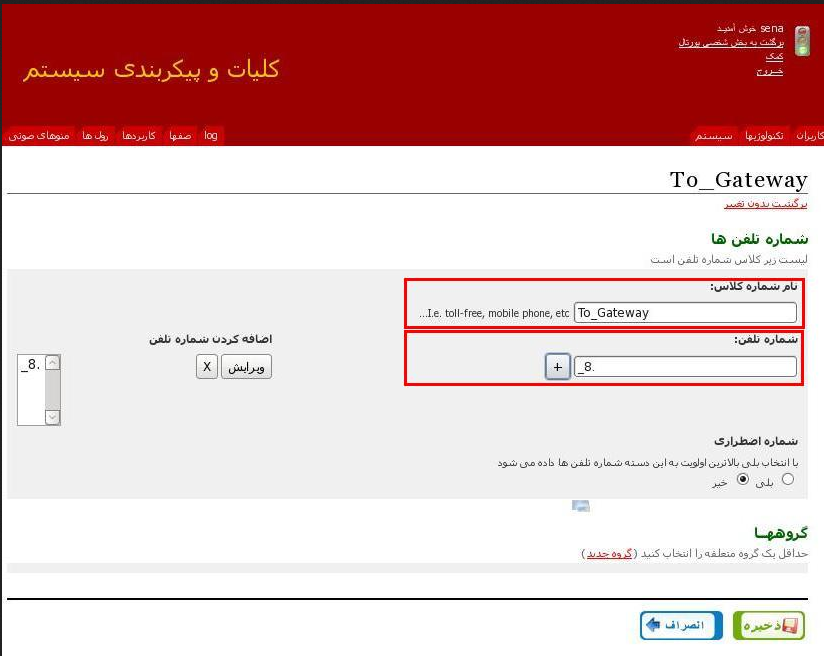

    حال برای ارسال تماس بر روی این کانال نیاز به یک پیش شماره داریم برای این کار وارد منوی شماره ها شده و همانند شکل زیر عمل نمائید.

    برای بزرگتر شدن عکس روی آن کلیک کنید  نام:	Selection_008.png نمایش ها:	1 اندازه:	154.5 KB شناسه:	19429

    در اینجا ما عدد از ۸ برای ارسال تماس بر روی این کانال استفاده کردیم.

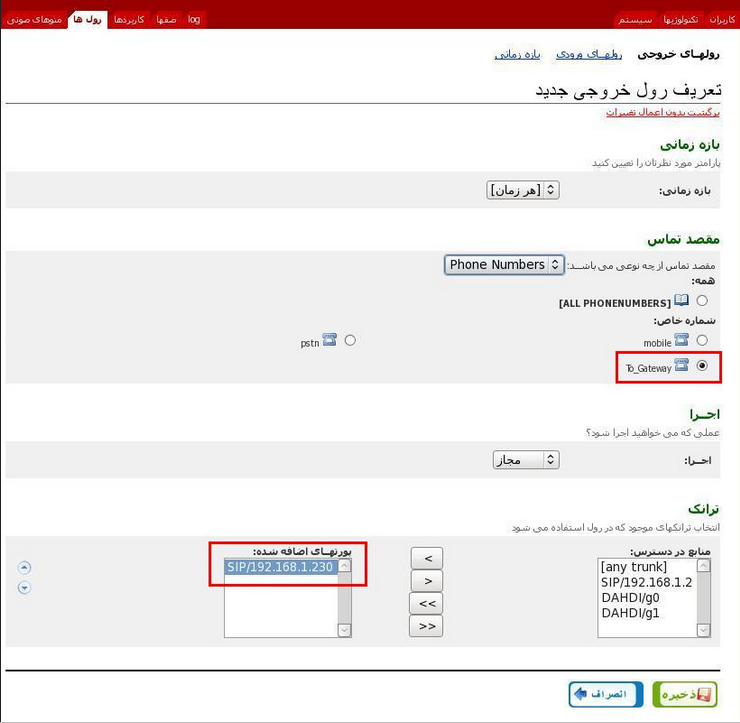

    سپس وارد منوی رول ها شده و یک رول خروجی جدید همانند شکل زیر تعریف کنید.

    برای بزرگتر شدن عکس روی آن کلیک کنید  نام:	Selection_009.png نمایش ها:	1 اندازه:	174.7 KB شناسه:	19430

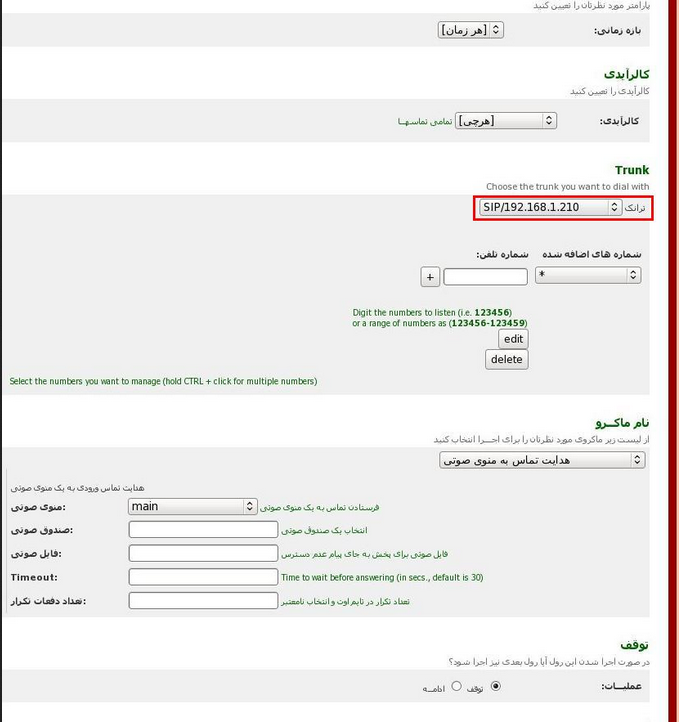

    برای مشخص کردن مسیر تماس های ورودی از این ترانک نیز به قسمت رولهای ورودی رفته و همانند شکل زیر عمل نمائید.

    برای بزرگتر شدن عکس روی آن کلیک کنید  نام:	Selection_010.png نمایش ها:	1 اندازه:	173.5 KB شناسه:	19431

    حال برای ارسال تماس به سمت گیتوی کافیست شماره ۸ را به همراه شماره تلفن خود شماره گیری کنید.


    نویسنده : سهیل تهرانی پور
    فایل های پیوست شده
    آخرین ویرایش توسط Habili; در تاریخ/ساعت 01-13-2020, 05:17 AM.

    من قلبی بزرگ با رویاهایی بزرگ دارم. دانسته هایمان را با هم به اشتراک بگذاریم.

    #2
    سلام عكسها خيلي ريز هستند اگز ممكنه توضيح واضح تر بديد ممنون

    کامنت


      #3
      عکس ها ویرایش شدند. مجددا صفحه را بارگذاری کنید. باتشکر
