راهنمای نصب و راه اندازی تلفنهای IP شرکت ESCENE سری US102 :
1 - اتصال شبکه
2 - ورود به صفحه تنظیمات تلفن
3 - تنظیمات شبکه
4 - تعریف داخلی
5 - تنظیمات VPN
6 - تنظیمات پیشرفته
7 - ارسال تماس بدون نیاز به SIP سرور
اتصال شبکه :
چنانچه در شبکه خود DHCP Server دارید کابل شبکه را به پورت LAN دستگاه زده تا دستگاه خود IP دریافت کند. برای به دست آوردن IP دستگاه می توانید از مسیر زیر :
MENU => View Status => Network =>IP
آن را مشاهده نمایید.
ورود به صفحه تنظیمات تلفن :
برای دسترسی به محیط وب دستگاه آدرس IP گوشی را در browser وارد کنید و سپس با username و password پیش فرض root/root وارد شوید.
تنظیمات شبکه:
برای تغییر تنظیمات شبکه وارد قسمت Network -> LAN Port شوید.
US102 escene ip phone
برای دادن ip به گوشی می توانید از سه نوع: Static, DHCP, PPPoE استفاده کنید.
IP Static : برای دادن IP به صورت دستی از این گزینه استفاده کنید.
DHCP : اگر در شبکه خود DHCP Server دارید می توانید از این گزینه برای گرفتن IP از DHCP Server استفاده کنید.
PPPoE : برای وصل شدن از طریق PPPoE مشخصات نام کاربری و پسورد خود را در بخش های Username و Password وارد کنید.
تعریف داخلی :
برای تعریف تلفن بعنوان داخلی SIP وارد قسمت VoIP -> SIP Config شوید.
تنظیمات مربوط به داخلی تلفن را که قبلا در یک سرور مرکز تلفن VoIP تعریف شده و در اختیار شما قرارداده شده است، در بخش های زیر وارد نمایید :
Username : نام کاربری
Password : پسورد
SIP Server : آدرس IP سرور تلفنی (VOIP)
چنانچه می خواهید از ۲ اکانت (داخلی) به صورت همزمان بر روی گوشی خود استفاده کنید.
مقدار Amount Of Line Account Used را در تنظیمات هر دو اکانت برابر ۱ قرار دهید.

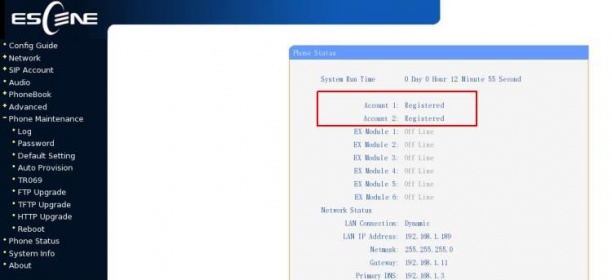

جهت اطمینان از Register شدن داخلی های خود وارد قسمت Phone Status شوید.
تنظیمات VPN :

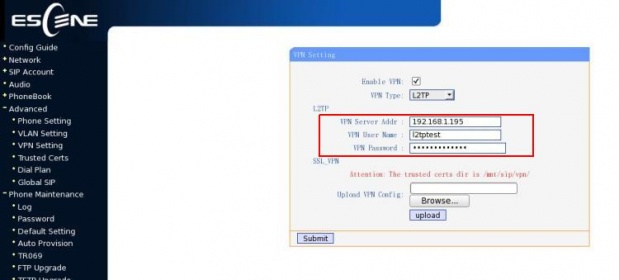

برای برقراری ارتباط VPN، ابتدا به قسمت Advanced -> VPN Setting رفته و نام کاربری و پسورد به همراه آدرس IP سرور را وارد کنید.

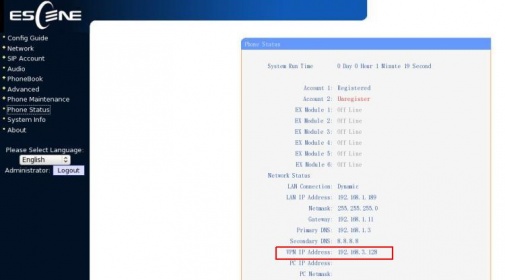

برای اطمینان از وصل شدن VPN به قسمت Phone Status رفته و IP گرفته شده بر روی اینترفیس VPN خود را مشاهده کنید.
تنظیمات پیشرفته :
برای تغییر firmware دستگاه خود می توانید از سه روش: FTP Upgrade, TFTP Upgrade, HTTP Upgrade استفاده کنید که از مسیر Phone Maintenance قابل تنظیم می باشند.

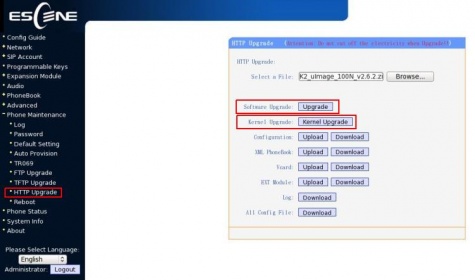

برای upgrade کردن گوشی خود از طریق HTTP ابتدا فایل مورد نظر خود را انتخاب کرده و با توجه به نوع آن (software, kernel) بر روی گزینه مورد نظر کلیک کنید.
ارسال تماس بدون نیاز به SIP سرور :

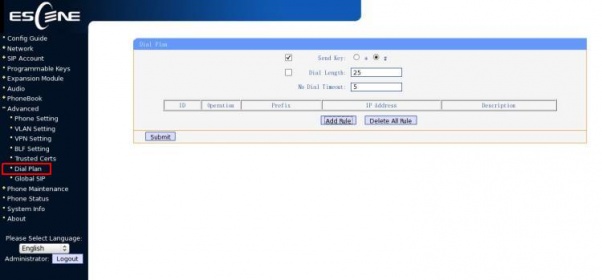

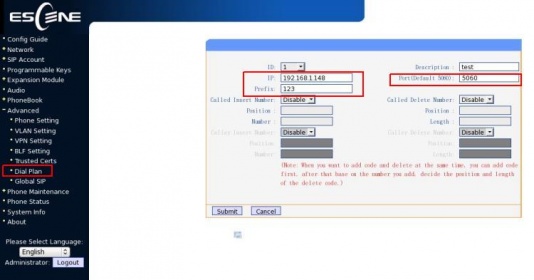

با استفاده از این قابلیت می توان بدون نیاز به SIP سرور تماس داخلی برقرار کرد به این صورت که ابتدا در قسمت ADVANCED -> Dialplan یک رول جدید تعریف کرده و سپس آدرس IP و پورت گوشی مورد نظر را وارد کنید و به آن یک شماره اختصاص دهید فقط توجه داشته باشید برای انجام این کار باید تیک enable را در فسمت تنظیمات SIP Acount خود بردارید.
نویسنده : سهیل تهرانی پور
