    مشکل در ایجاد روت های ورودی و خروجی در الستیکس

    دوستان عزیز سلام

    سناریو به شرح زیر هست

    1- از سيستم تلفني واك مبتني بر استريسك و محيط گرافيكي الستيكس استفاده میکنم
    2-کارت آنالوگ sangoma A101 و کارت دیجیتال Sangoma A200
    3-یک خط ایوان (incoming و outgoing)

    نیاز هایی که دارم
    1-تمام تماس های بیرون (خطوط شهری و خط e1)به یک IVR ختم بشه.(چه شماره خطوط شهری چه شماره 5 رقمی ایوان)
    2-تماس های داخل با سرشماره 8 از کارتهای آنالوگ بیرون بره و با سر شماره 9 از کارت دیجیتال(خط ایوان)

    ممنون میشم اگر دوستان لطف کنید درمورد آیتم های درون این فایل ها توضیحاتی بدید

    system.conf -- wanpipe1.conf -- dahdi-channels

    ; Auto-generated by /usr/sbin/hardware_detector
    [trunkgroups]

    [channels]
    context=from-pstn
    signalling=fxs_ks
    rxwink=300 ; Atlas seems to use long (250ms) winks
    usecallerid=yes
    hidecallerid=no
    callwaiting=yes
    usecallingpres=yes
    callwaitingcallerid=yes
    threewaycalling=yes
    transfer=yes
    canpark=yes
    cancallforward=yes
    callreturn=yes
    echocancel=yes
    echocancelwhenbridged=no
    faxdetect=incoming
    echotraining=800
    rxgain=0.0
    txgain=0.0
    callgroup=1
    pickupgroup=1
    relaxdtmf=yes
    busydetect=yes
    busycount=3

    ;Uncomment these lines if you have problems with the disconection of your analog lines



    immediate=no

    #include dahdi-channels.conf
    #include chan_dahdi_additional.conf
    ; Autogenerated by /usr/sbin/dahdi_genconf on Mon Aug 11 12:02:59 2014
    ; If you edit this file and execute /usr/sbin/dahdi_genconf again,
    ; your manual changes will be LOST.
    ; Dahdi Channels Configurations (chan_dahdi.conf)
    ;
    ; This is not intended to be a complete chan_dahdi.conf. Rather, it is intended
    ; to be #include-d by /etc/chan_dahdi.conf that will include the global settings
    ;

    ; Span 1: WPE1/0 "wanpipe1 card 0" (MASTER) HDB3/CCS/CRC4 RED
    group=0,11
    context=from-pstn
    switchtype = euroisdn
    signalling = pri_cpe
    channel => 1-15,17-31
    context = default
    group = 63

    ; Span 2: WRTDM/0 "wrtdm Board 1"
    ;;; line="32 WRTDM/0/0 FXSKS (In use) (SWEC: OSLEC)"
    signalling=fxs_ks
    callerid=asreceived
    group=0
    context=from-pstn
    channel => 32
    callerid=
    group=
    context=default

    ;;; line="33 WRTDM/0/1 FXSKS (In use) (SWEC: OSLEC)"
    signalling=fxs_ks
    callerid=asreceived
    group=0
    context=from-pstn
    channel => 33
    callerid=
    group=
    context=default
    .
    .
    .
    [devices]
    wanpipe1 = WAN_AFT_TE1, Comment

    [interfaces]
    w1g1 = wanpipe1, , TDM_VOICE, Comment

    [wanpipe1]
    CARD_TYPE = AFT
    S514CPU = A
    CommPort = PRI
    AUTO_PCISLOT = NO
    PCISLOT = 4
    PCIBUS = 14
    FE_MEDIA = E1
    FE_LCODE = HDB3
    FE_FRAME = CRC4
    FE_LINE = 1
    TE_CLOCK = NORMAL
    TE_REF_CLOCK = 0

    TE_HIGHIMPEDANCE = NO
    TE_SIG_MODE = CCS
    TE_RX_SLEVEL = 430
    HW_RJ45_PORT_MAP = DEFAULT
    LBO = 120OH
    FE_TXTRISTATE = NO
    MTU = 1500
    UDPPORT = 9000
    TTL = 255
    IGNORE_FRONT_END = NO
    TDMV_SPAN = 1
    TDMV_DCHAN = 16
    TE_AIS_MAINTENANCE = NO #NO: defualt YES: Start port in AIS Blue Alarm and keep line down
    #wanpipemon -i w1g1 -c Ttx_ais_off to disable AIS maintenance mode
    #wanpipemon -i w1g1 -c Ttx_ais_on to enable AIS maintenance mode
    TDMV_HW_DTMF = YES # YES: receive dtmf events from hardware
    TDMV_HW_FAX_DETECT = NO # YES: receive fax 1100hz events from hardware
    HWEC_OPERATION_MODE = OCT_NORMAL # OCT_NORMAL: echo cancelation enabled with nlp (default)
    # OCT_SPEECH: improves software tone detection by disabling NLP (echo possible)
    # OCT_NO_ECHO:disables echo cancelation but allows VQE/tone functions.
    HWEC_DTMF_REMOVAL = NO # NO: default YES: remove dtmf out of incoming media (must have hwdtmf enabled)
    HWEC_NOISE_REDUCTION = NO # NO: default YES: reduces noise on the line - could break fax
    HWEC_ACUSTIC_ECHO = NO # NO: default YES: enables acustic echo cancelation
    HWEC_NLP_DISABLE = NO # NO: default YES: guarantees software tone detection (possible echo)
    HWEC_TX_AUTO_GAIN = 0 # 0: disable -40-0: default tx audio level to be maintained (-20 default)
    HWEC_RX_AUTO_GAIN = 0 # 0: disable -40-0: default tx audio level to be maintained (-20 default)
    HWEC_TX_GAIN = 0 # 0: disable -24-24: db values to be applied to tx signal
    HWEC_RX_GAIN = 0 # 0: disable -24-24: db values to be applied to tx signal

    [w1g1]
    ACTIVE_CH = ALL
    TDMV_HWEC = YES
    MTU = 8

    #2
    اولین کار شناسایی سخت افزار هست که از طریق تب system در elastix و زیر تب detect hardware گزینه های مربوط به dahdi و sangoma را تیک زده و نهایتا کارت های شما شناسایی میشوند. در مرحله بعدی اختصاص دادن گروه به هر کدام از این کارت هاست . همانطور که میدانید ترانک های dahdi به گروه کارت هدایت میشود شما گروه را از طریق فایل زیر میتوانید تغییر دهید:

    کد PHP:
    vi /etc/asterisk/chan_dahdi.conf
    که محتوای فایل chan_dahdi.conf شما به شرح زیر میباشد:
    کد PHP:

    Autogenerated by /usr/sbin/dahdi_genconf on Mon Aug 11 12:02:59 2014
    ; If you edit this file and execute /usr/sbin/dahdi_genconf again,
    your manual changes will be LOST.
    Dahdi Channels Configurations (chan_dahdi.conf)
    ;
    This is not intended to be a complete chan_dahdi.confRatherit is intended
    to be #include-d by /etc/chan_dahdi.conf that will include the global settings
    ;

    Span 1WPE1/"wanpipe1 card 0" (MASTERHDB3/CCS/CRC4 RED

    group
    =0,11 شماره گروه توسط این گزینه قابل تغییر است.
    context=from-pstn
    switchtype
    euroisdn
    signalling
    pri_cpe
    channel
    => 1-15,17-31
    context
    = default
    group 63

    Span 2WRTDM/"wrtdm Board 1"
    ;;; line="32 WRTDM/0/0 FXSKS (In use) (SWEC: OSLEC)"
    signalling=fxs_ks
    callerid
    =asreceived
    group
    =0
    context
    =from-pstn
    channel
    => 32
    callerid
    =
    group=
    context=default

    ;;;
    line="33 WRTDM/0/1 FXSKS (In use) (SWEC: OSLEC)"
    signalling=fxs_ks
    callerid
    =asreceived
    group
    =0
    context
    =from-pstn
    channel
    => 33
    callerid
    =
    group=
    context=default
    .

    span1 همانطور که پیداست مربوط به کارت ایوان شما میباشد و مابقی گزینه ها که با line مشخص شده مربوط به کارت آنالوگ شما میباشد. گروپ مروبوط به قسمت تنظیمات کارت E1 را به عددی غیر از صفر تغییر دهید مثلا ۱ و گروه مربوط به پورت های کارت آنالوگ را تغییر ندهید :

    کد PHP:

    Autogenerated by /usr/sbin/dahdi_genconf on Mon Aug 11 12:02:59 2014
    ; If you edit this file and execute /usr/sbin/dahdi_genconf again,
    your manual changes will be LOST.
    Dahdi Channels Configurations (chan_dahdi.conf)
    ;
    This is not intended to be a complete chan_dahdi.confRatherit is intended
    to be #include-d by /etc/chan_dahdi.conf that will include the global settings
    ;

    Span 1WPE1/"wanpipe1 card 0" (MASTERHDB3/CCS/CRC4 RED

    group
    =1 شماره گروه در اینجا به 1 تغییر داده شده است.
    context=from-pstn
    switchtype
    euroisdn
    signalling
    pri_cpe
    channel
    => 1-15,17-31
    context
    = default
    group 63

    Span 2WRTDM/"wrtdm Board 1"
    ;;; line="32 WRTDM/0/0 FXSKS (In use) (SWEC: OSLEC)"
    signalling=fxs_ks
    callerid
    =asreceived
    group
    =0
    context
    =from-pstn
    channel
    => 32
    callerid
    =
    group=
    context=default

    ;;;
    line="33 WRTDM/0/1 FXSKS (In use) (SWEC: OSLEC)"
    signalling=fxs_ks
    callerid
    =asreceived
    group
    =0
    context
    =from-pstn
    channel
    => 33
    callerid
    =
    group=
    context=default
    .

    حالا به پنل الستیکس برمیگردیم و تنظیمات مربوط به ترانک و روت های خروجی را انجام میدهیم.
    اول از PBX زیر منوی ترانک یک ترانک dahdi ایجاد میکنیم با نام E1 و در پایان تنظیمات مقابل گزینه zap identifier شماره گروه همان g1 را مینویسیم .
    یک ترانک دیگر ایجاد میکنیم و نام آن را analog قرار میدهیم و در قسمت پایین g0 مینویسیم.

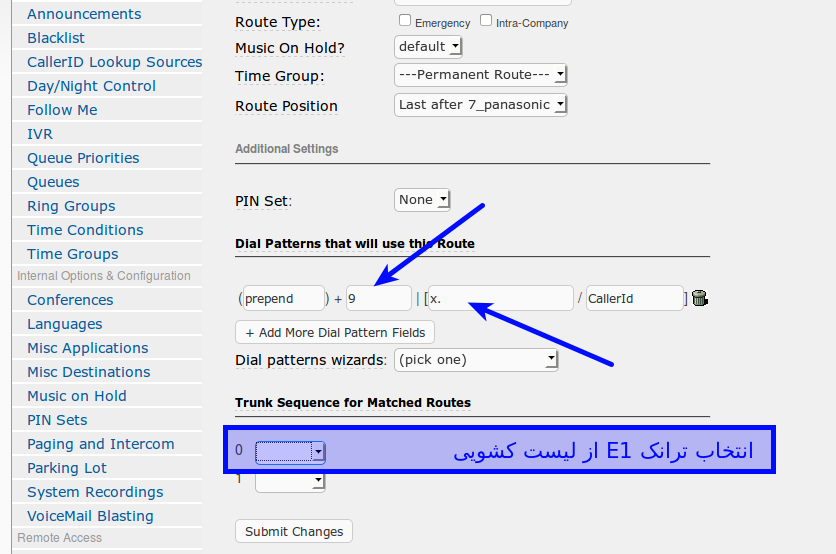

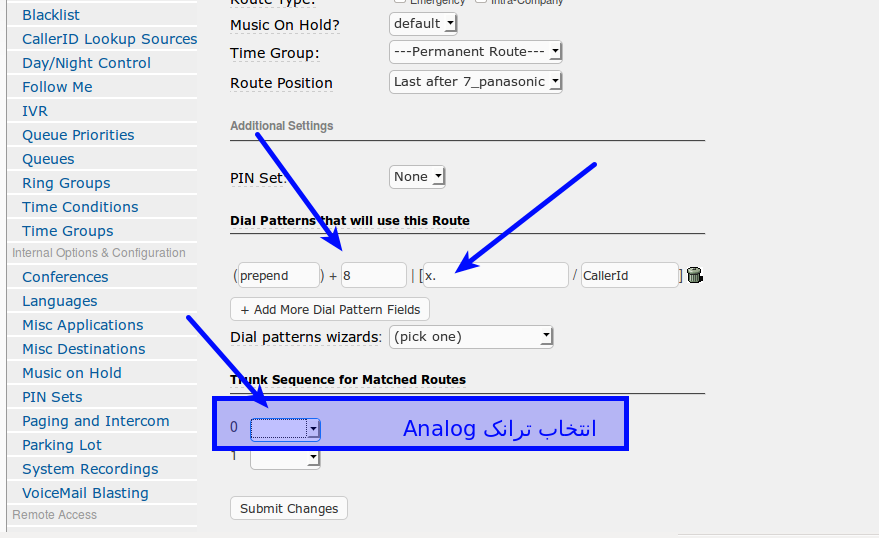

    حالا روت های خروجی را اضافه میکنیم باید دو روت خروجی اضافه کنیم طبق تصاویر زیر :
    برای بزرگتر شدن عکس روی آن کلیک کنید

نام:	Selection_079.png
نمایش ها:	1
اندازه:	78.5 KB
شناسه:	17035

    برای بزرگتر شدن عکس روی آن کلیک کنید

نام:	Selection_080.png
نمایش ها:	1
اندازه:	77.7 KB
شناسه:	17036

    با این تنظیمات داخلی های سرور شما با سرشماره ۹ و سپس بقیه شماره از خط ایوان بیرون میروند و با سرشماره ۸ از خطهای آنالوگ.

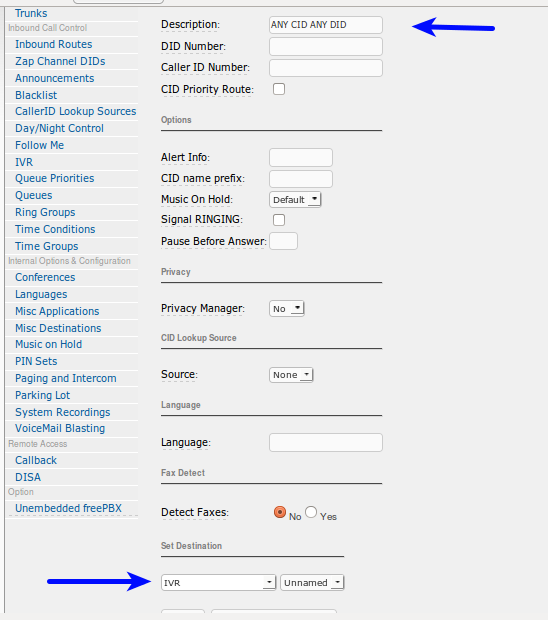

    برای تماس های ورودی کافیست فقط یک inbound route تعریف کنید و مقصد روت را به IVR هدایت کنید.
    تمامی تماس های ورودی شما چه از طریق کارت ایوان و چه از طریق کارت آنالوگ به سمت ivr خواهند آمد.
    طبق تصویر زیر :
    برای بزرگتر شدن عکس روی آن کلیک کنید

نام:	Selection_082.png
نمایش ها:	1
اندازه:	51.9 KB
شناسه:	17037

    موفق باشید :83:

    کامنت


      #3
      با تشکر از آموزش مفید مهندس هابیلی
      شایان ذکر است که اضافه کنم در بعضی از مدلهای کارت سنگوما شما تنها از طریق پنل الستیکس قادر به دیتکت کارت نخواهید بود که اکثرا در مورد کارت های ایوان اتفاق میوفتد و یا اصلا کارت دیتکت نمیشه و یا 24 کانال رو از 31 کانال ایوان شناسایی میکند که در این موارد کافیست طبق آموزشی که مهندس نجفی مقدم تهیه کردند پیش برید خلی از لطف نیست که لینکش رو هم در این پست قرار بدم :

      http://linux-zone.org/forums/thread243.html
      Instagram : https://www.instagram.com/iranlinuxforum

      Voip Trainer - Asterisk - Elastix - Agi Programming- NewRock

      Voip Expert :ASTERISK-ELASTIX-NewRock Certified-With Experience of Working With
      Sangoma-Digium-Openvox-Synway-Atcom-Quintum Tenor-Polycom-Yealink-Rtx-Snom
      Cisco Collaboration - CME-CUCM-CUPs-CUC-WEBEX
      LPI ( Fundamental - LPI1 and LPI2 ) - Monitoring: ZABBIX-VOIPMONITOR-NAGIOS - CCNA

      Linkedin Profile : https://www.linkedin.com/in/masuma-vahid-26b17b66/

      کامنت


        #4
        دوستان ممنون

        در فایل chan_dahdi.conf دو group وجود دارد ، group=63 مربوط به چی هست؟

        زمانی که فایل chan_dahdi.conf را تغییر میدهیم با ریستارت کردن سرویس dahdi آیا تغییرات انجام میشود؟ یا باید سرویس دیگری هم ریستارت شود؟

        لطفا در مورد فایل wanpipe1 و system.conf هم توضیح بدید.

        مچکرم

        کامنت


          #5
          گروپ پایین رو نیازی نیست دستکاری کنید و طبق آموزشی که گفتم تغییرات رو اعمال کنید . بعد از تغییر در این فایل شما نباید dahdi رو ریست کنید و فقط کافیست یک reload به سرویس استریسک بدهید. کافیست از طریق کامند زیر وارد کنسول استریسک شوید
          کد PHP:
          asterisk -rvvvvv
          و دستور reload رو در کنسول اجرا کنید. میتوانید به جای این کار از کامند service asterisk restart استفاده کنید. برای تنظیماتی که شما نیاز داشتین هیچ نیازی به کانفیگ wanpipe.conf ندارید.

          کامنت
