    راه اندازی Openvpn بر روی MyPBX

    در این مقاله نصب و راه اندازی (Openvpn(server, client بر روی MyPBX نشان داده شده است. در این مقاله فرض می شود شخص آشنایی نسبی با لینوکس و دستورات آن را دارد.

    1- نصب Openvpn
    2- تنظیم MyPBX به عنوان vpn client
    3- تنظیم MyPBX به عنوان vpn server

    ابتدا سورس Openvpn را دریافت کرده و آن را در مسیر /usr/src/ قرار دهید و سپس دستورات زیر را به ترتیب اجرا کنید.

    برای دریافت openvpn ورژن 2.2.1 می توانید آن را از اینجا دانلود کنید :

    کد PHP:
    $ ./configure --prefix=/usr

    make

    # make install
    سپس یک دایرکتوری ساخته و فایل های زیر را در آن کپی کنید.

    کد PHP:
    # mkdir /etc/openvpn

    # cp -r easy-rsa /etc/openvpn

    # cd /etc/openvpn/easy-rsa/2.0
    در این مسیر فایل vars را مطابق با مشخصات خودتان تغییر دهید. (نمونه ای از مشخصات به شرح زیر آورده شده است).

    کد PHP:
    export PKCS11_PIN=1234

    export KEY_EMAIL
    =" support@linux-zone.org"

    export KEY_ORG="SENA"

    export KEY_CITY="Tehran"

    export KEY_PROVINCE="TE"

    export KEY_COUNTRY="IR"

    export KEY_SIZE=1024

    export KEY_DIR
    ="$EASY_RSA/keys"

    export KEY_CONFIG=`$EASY_RSA/whichopensslcnf $EASY_RSA`

    export GREP="grep"

    export OPENSSL="openssl"

    export EASY_RSA="`pwd`"
    دستور زیر را در کنسول خود اجرا کنید تا تغییرات اعمال شوند. برای ساخت کلیدهای مناسب برای سرور و کلاینت دستورات زیر را همانند شکل به ترتیب وارد کنید.

    کد PHP:
    vars

    ./clean-all

    ./build-ca

    ./build-dh

    ./build-key-server server

    ./build-key MyPBX

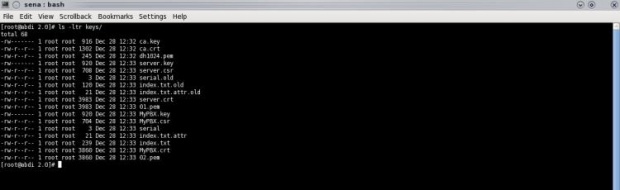

    حال کار ایجاد فایل ها تمام شده است و تمامی آنها در زیر دایرکتوری keys قابل دسترسی می باشند.

    برای بزرگتر شدن عکس روی آن کلیک کنید

نام:	71.jpg
نمایش ها:	1
اندازه:	25.8 KB
شناسه:	18481

    در مسیر /etc/openvpn/ فایل server.conf را ایجاد کرده و محتویات زیر را در آن ذخیره کنید.

    کد PHP:
    dev tun

    proto udp

    port 1194

    dh dh1024
    .pem

    key server
    .key # This file should be kept secret

    cert server.crt

    ca ca
    .crt

    verb 3

    persist
    -tun

    persist
    -key

    comp
    -lzo

    keepalive 10 120

    server 10.8.0.0 255.255.255.0
    در بخش port بایستی port مناسب برای ارتباط بین سرور و کلاینت ها را معرفی نمایید. (مقدار پیش فرض برابر 1194 است) در بخش server شماره IP و Subnet کامپیوتر یا دستگاه MyPBX ای را که می خواهید بعنوان سرور Openvpn قرار دهید، وارد نمایید.

    فایل client.conf را نیز همانند شکل زیر ایجاد کنید.

    نکته مهم: در قسمت remote آدرس IP سرور openvpn را وارد کنید و بعد از یک فاصله شماره پورتی را که ارتباط با سرور از طریق آن برقرار می شود (و در فایل server.conf تعریف شده است) را وارد نمایید.

    کد PHP:
    client

    dev tun

    proto udp

    remote 192.168.1.230 1194

    resolv
    -retry infinite

    nobind

    persist
    -key

    persist
    -tun

    ca ca
    .crt

    cert MyPBX
    .crt

    key MyPBX
    .key

    comp
    -lzo

    verb 3

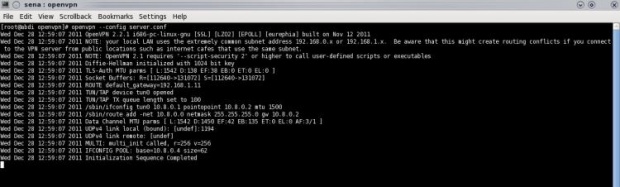

    برای راه اندازی openvpn در mode سرور بر روی سرورهای linux دستور زیر را اجرا کنید.

    کد PHP:
    # openvpn --config server.conf
    برای بزرگتر شدن عکس روی آن کلیک کنید

نام:	18.jpg
نمایش ها:	1
اندازه:	39.4 KB
شناسه:	18482

    حال فایل های {MyPBX.crt, MyPBX.key, dh1024.pem, ca.crt, client.conf } را که در مرحله قبل آماده کرده اید باید به صورت tar فایل در آورده و در MyPBX آن را import کنید.

    کد PHP:
    # tar -cvf vpn.tar client.conf MyPBX.crt MyPBX.key dh1024.pem ca.crt

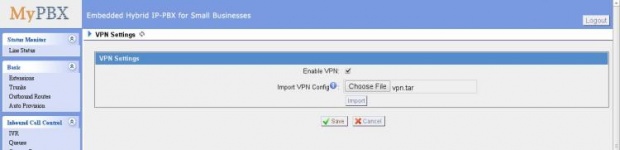

    آدرس MyPBX را در browser وارد کرده و به قسمت VPN Settings رفته و فایل ساخته شده را در آن import کنید و بعد سیستم را ریستارت کنید.

    برای بزرگتر شدن عکس روی آن کلیک کنید

نام:	19.jpg
نمایش ها:	1
اندازه:	24.2 KB
شناسه:	18483

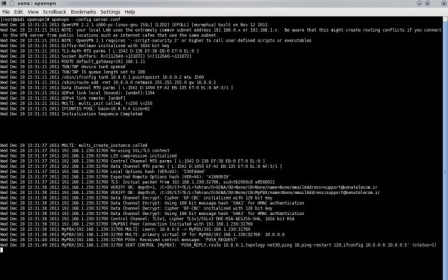

    همان طور که در شکل زیر مشاهده می شود MyPBX به محض بالا آمدن به سرور vpn می زند.

    برای بزرگتر شدن عکس روی آن کلیک کنید

نام:	20.jpg
نمایش ها:	1
اندازه:	44.4 KB
شناسه:	18484

    برای تست کردن برقراری ارتباط بین Client و server نیز IP گرفته شده توسط MyPBX را از روی سرور ping کنید.

    برای تعریف MyPBX به عنوان vpn server نیز مراحل گفته شده در بخش یک را اجرا کرده و فایل های :
    {server.crt, server.key, ca.crt, dh1024.pem, server.conf }
    را به صورت یک tar فایل در آورده و در دستگاه MyPBX مطابق شکل زیر import کنید.

    نکته مهم: در بخش server.conf بایستی اطلاعات مربوط به MyPBX ای که می خواهید بعنوان سرور OpenVPN قرار بگیرد را وارد نمایید.

    کد PHP:
    # tar -cvf server.crt server.key ca.crt dh1024.pem server.conf
    آدرس MyPBX را در browser وارد کرده و به قسمت VPN Settings رفته و فایل ساخته شده را در آن import کنید و بعد سیستم را ریستارت کنید.

    برای بزرگتر شدن عکس روی آن کلیک کنید

نام:	19.jpg
نمایش ها:	1
اندازه:	24.2 KB
شناسه:	18483

    برای تنظیم هر client در دستگاه های MyPBX بایستی اقدامات زیر جداگانه انجام شود :

    1- در خط فرمان لینوکس فایل key مربوط به هر Client بصورت زیر ایجاد شود :

    کد PHP:
    ./build-key MyPBX_C1
    2- فایل client.conf را در ازای هر یک از client ها بازنویسی کنید :

    نکته مهم: در بخش Remote اطلاعات IP هر یک از MyPBX ها را وارد کنید. نام فایل ها در بخش cert و key باید متناسب با نام انتخاب شده در دستور بالا باشد.

    کد PHP:
    client

    dev tun

    proto udp

    remote 192.168.1.230 1194

    resolv
    -retry infinite

    nobind

    persist
    -key

    persist
    -tun

    ca ca
    .crt

    cert MyPBX_C1
    .crt

    key MyPBX_C1
    .key

    comp
    -lzo

    verb 3
    3- حال فایل های {MyPBX_C1.crt, MyPBX_C1.key, dh1024.pem, ca.crt, client.conf } را که در مرحله قبل آماده کرده اید باید به صورت tar فایل در آورده و در دستگاه MyPBX مورد نظر خود آن را import کنید.

    کد PHP:
    # tar -cvf vpn.tar client.conf MyPBX_C1.crt MyPBX_C1.key dh1024.pem ca.crt
    4- همین عملیات را برای سایر Client ها تکرار کنید.
