آموزش انتقال خط با استفاده از گیت وی های نیوراک

[amir]

انتقال خطوط تلفن با استفاده از گيت وي FXS و FXO نيوراك به روش هات لاين

هدف از اين سناريو انتقال خطوط PSTN از نقطه A به نقطه B با استفاده از گيت وي هاي FXS/FXO نيوراک مي باشد. روش كار بدين شكل است كه تمامي پورت هاي FXO به صورت هات لاين (نظير به نظير) بر روي پورت هاي متناظر گيت وي FXS منتقل مي شوند.





مرحله اول :

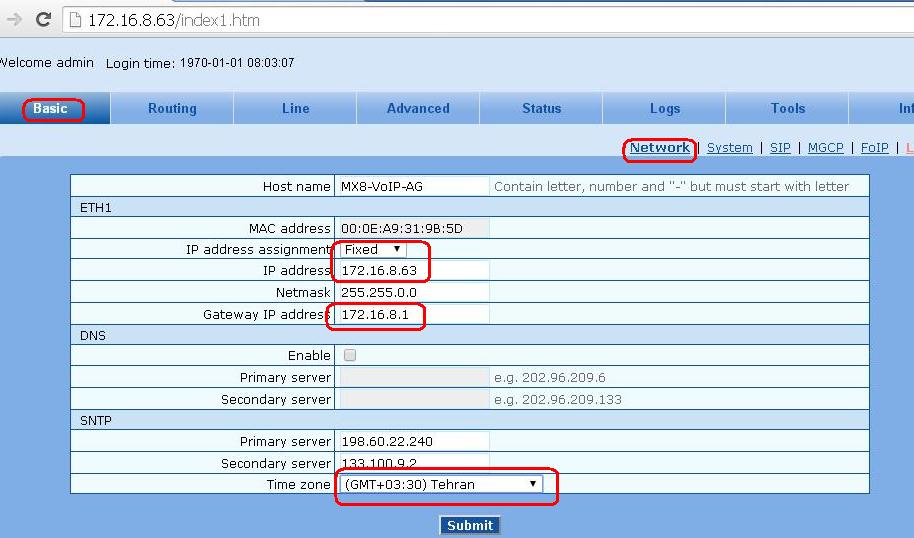

پس از وارد شدن به گيت وي FXS در منوي Basic بخش Network آدرس IP را به 172.16.8.63 و آدرس گيت وي را به 172.16.8.1 تغيير دهيد. در قسمت Time Zone تهران را انتخاب كنيد.

مرحله دوم :

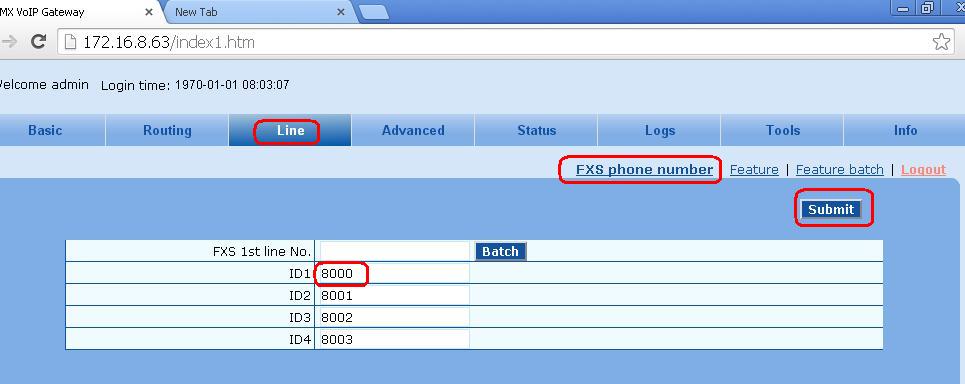

از منوي Line به قسمت FXS phone number برويد و شماره پورت هاي FXS را از 8000 تا 8003 بگذاريد.

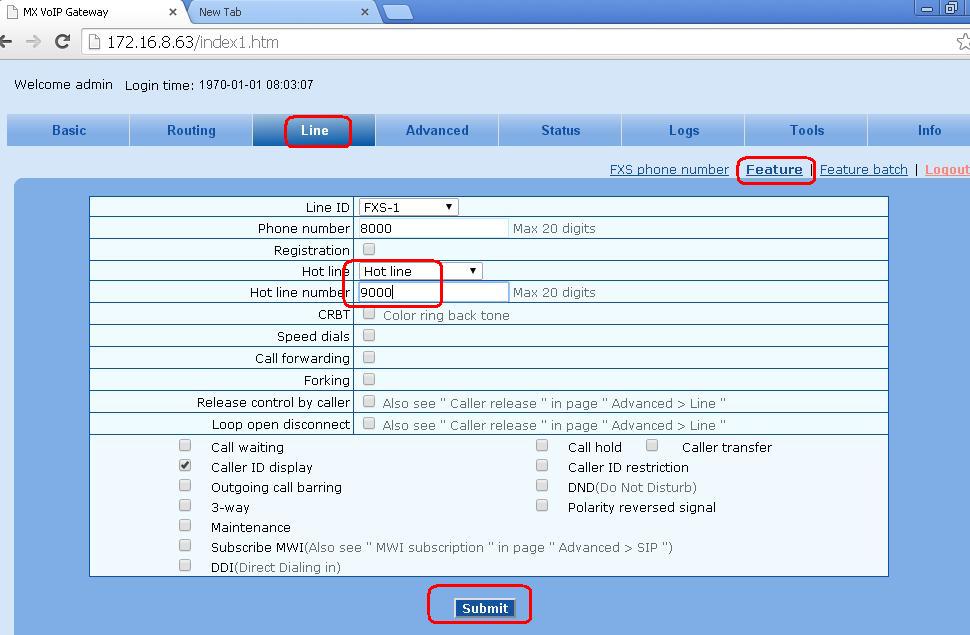

وارد منوي Feature وارد شويد، تيك Registration را غير فعال نماييد، سپس شماره هات لاين پورت FXO متناظر با هر FXS را طبق شكل وارد كنيد. براي هر يك از پورت ها بايد اين مرحله را اجرا كنيد.

مرحله سوم :

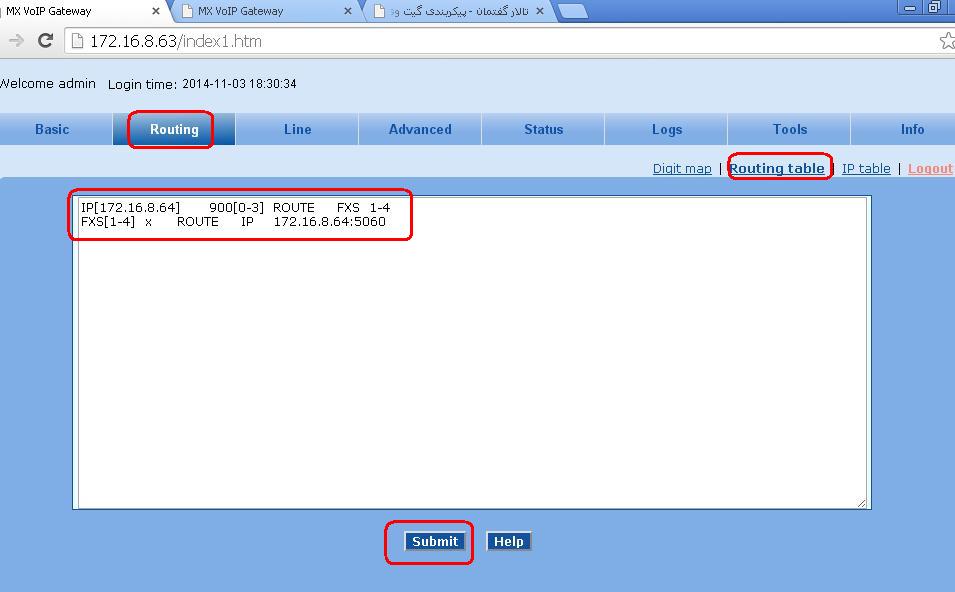

از منوي Routing وارد بخش Routing Table شده و دستورالعمل هاي ذيل را تايپ نماييد.

IP[172.16.8.64] 900[0-3] ROUTE FXS 1-4
FXS[1-4] X ROUTE IP 172.16.8.64:5060

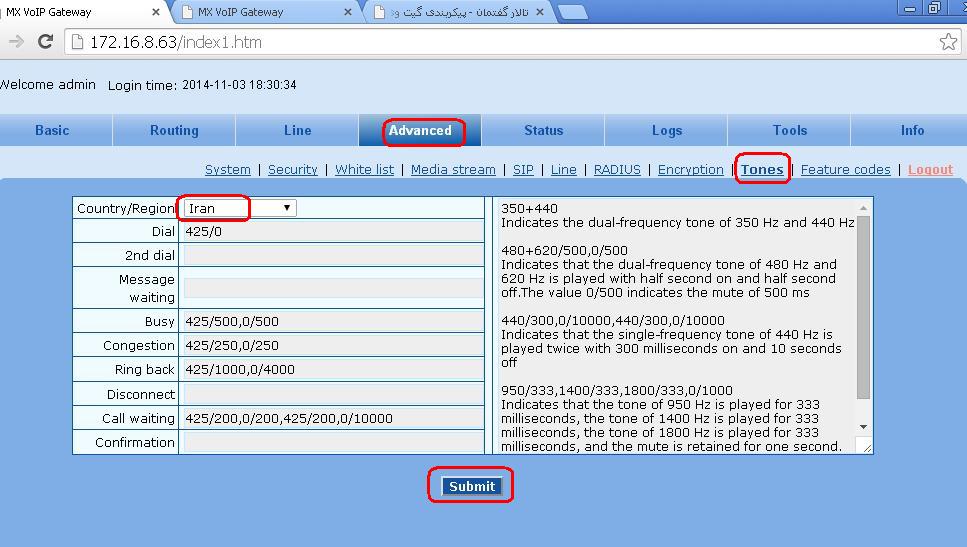

در خط اول ترافيكي كه از طرف گيت وي FXO متقابل با شماره پورت هاي 9000 تا 9003 مي آيد را به سمت پورتهاي FXS ا تا 4 هدايت مي كنيم. در خط بعدي به گيت وي دستور مي دهيم ، هر شماره اي كه از جانب پورت هاي FXS گرفته شد به سمت آدرس IP گيت وي FXO متناظر ارسال كند.سپس از منوي Advance قسمت Tones كشور ايران را انتخاب كنيد.

مرحله چهارم :


پس از وارد شدن به گيت وي FXO در منوي Basic بخش Network آدرس IP را به 172.16.8.64 و آدرس گيت وي را به 172.16.8.1 تغيير دهيد. ( همانند مرحله اول ) انجام دهيد.

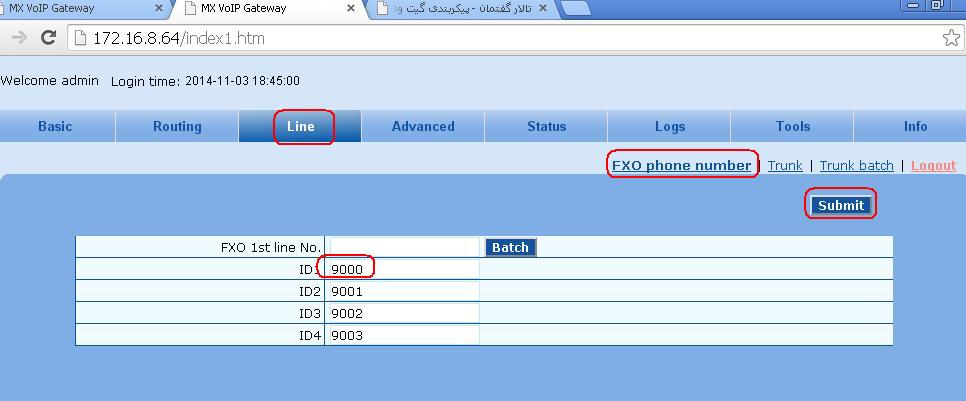

سپس از منوي Line به قسمت FXO Phone Number رفته و شماره پورت هاي FXO را از 9000 تا 9003 بگذاريد.

[amir]

مرحله پنجم :

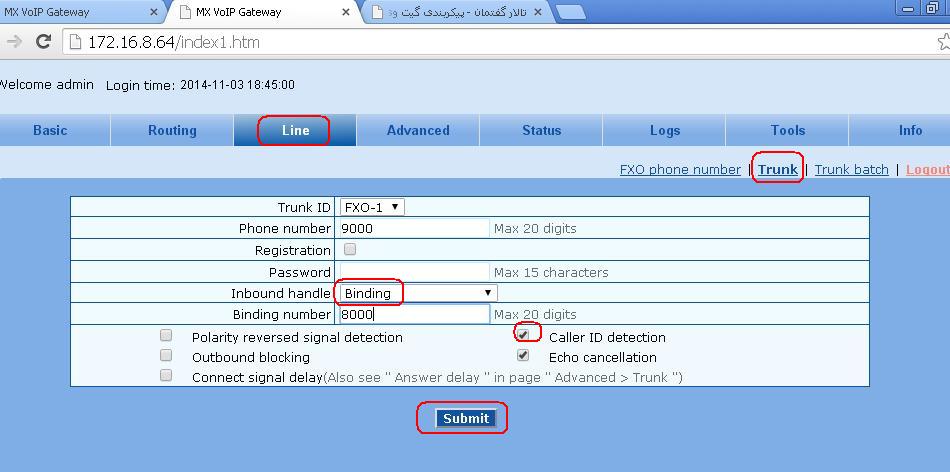

از منوي Line به بخش Trunk وارد شويد، سپس تيك Registration را غير فعال نماييد، با توجه به شكل دقت نماييد كه تيك هاي مربوط به Caller ID detection و Echo Cancellation فعال شده باشد. سپس هر يك خطوط FXO را به شماره پورت متناظر FXS خود Binding كنيد به عنوان مثال 9000 به 8000 ( همانطور كه در شكل نشان داده شده است).

مرحله ششم :

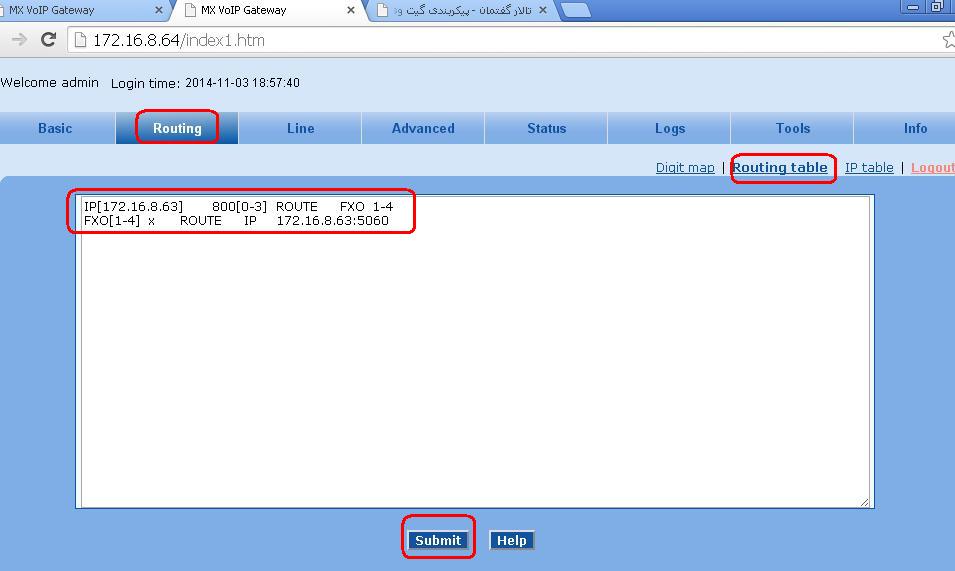

از منوي Routing وارد بخش Routing Table شده و دستورالعمل هاي ذيل را تايپ نماييد.

مرحله هفتم :

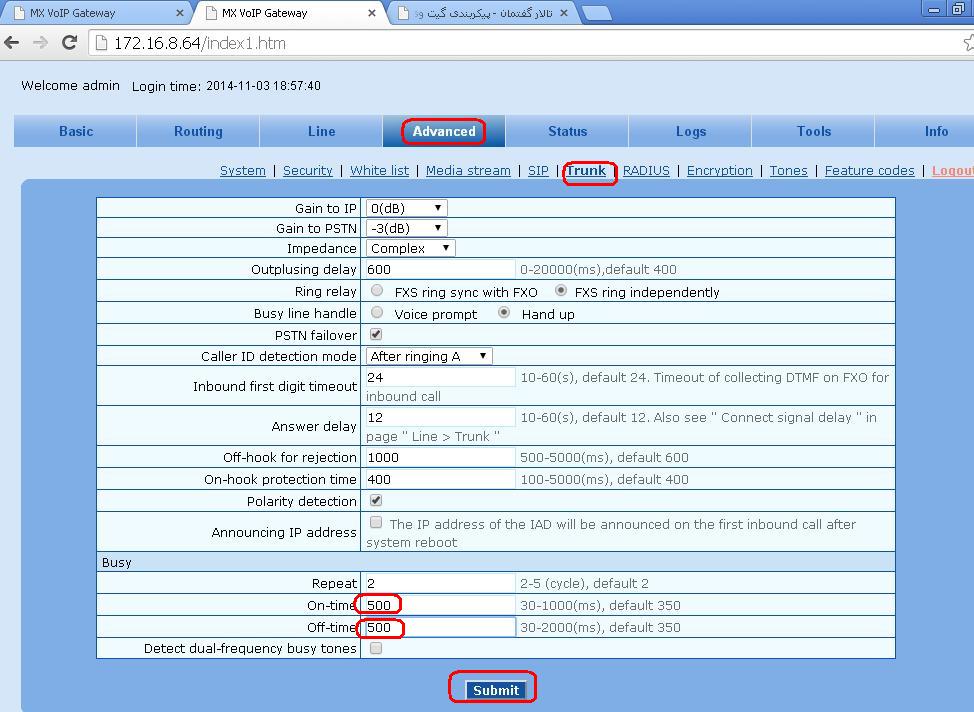

از منوي Advanced وارد بخش Trunk شويد و در قسمت Busy تنظيمات on-time و off-time را مطابق شكل 500 ms قرار بدهيد. (مطابق با استاندارد مخابرات ايران)

در نهايت از منوي Advanced وارد بخش Tones شويد و كشور ايران را انتخاب و Submit كنيد.

[k-sharifi]

البته همیشه هم 500 نیست در بعضی گیتوی ها on-time و off-time را باید برابر 250 قرار دهیم .

[masome vahid]

البته همیشه هم 500 نیست در بعضی گیتوی ها on-time و off-time را باید برابر 250 قرار دهیم .

واقعا ممنون از نکته ای که فرمودین
همونظور که دوست عزیز فرمودن بسته به سیگنال خط (سیگنال اون منطقه مخابراتی) این عدد ممکنه متفاوت باشه.
