    آموزش ترانک بین دو گیت وی fxs و fxo نیوراک

    ارتباط IP-to-IP بين دو عدد گيت وي FXS و FXO نيوراك


    هدف :
    هدف از اين سناريو برقراري ارتباط بين گيت وي FXS و FXO مي باشد. بدين ترتيب كه هريك از پورت هاي FXS قادر باشد با ديگر پورت هاي FXS در ارتباط بوده و از طريق پورت هاي FXO با خطوط شهري PSTN تماس برقرار كند. تماس هاي ورودي نيز از طريق FXO به FXS منتقل شود.
    مرحله اول :
    پس از وارد شدن به گيت وي FXS در منوي Basic بخش Network آدرس IP را به 192.168.1.218 و آدرس گيت وي را به 192.168.1.1 تغيير دهيد



    مرحله دوم :
    از منوي Line به بخش Feature وارد شويد، سپس تيك Registration را غير فعال نماييد، با توجه به شكل دقت نماييد كه تيك هاي مربوط به CID، Call Hold، Caller ID display، Call waiting فعال شوند.

    مرحله سوم :
    از منوي Routing وارد بخش Routing Table شده و دستورالعمل هاي ذيل را تايپ نماييد.

    مرحله چهارم :
    پس از وارد شدن به گيت وي FXO در منوي Basic بخش Network آدرس IP را به 192.168.1.217 و آدرس گيت وي را به 192.168.1.1 تغيير دهيد.
    مرحله پنجم :
    از منوي Line به بخش Trunk وارد شويد، سپس تيك Registration را غير فعال نماييد، با توجه به شكل دقت نماييد كه تيك هاي مربوط به Caller ID detection و Echo Cancellation فعال شده باشد. سپس كليه خطوط FXO را به شماره 888 به صورت Bind نماييد.
    مرحله ششم :
    از منوي Routing وارد بخش Routing Table شده و دستورالعمل هاي ذيل را تايپ نماييد.

    توضيحات :
    • دستور العمل FXS 8 route IP 127.0.0.1:5060 به معناي اين است كه پورت هاي FXS شماره هايي كه با 8 شروع مي شوند را از گيت وي خارج نكنند و به عنوان تماس داخلي در نظر بگيرد.
    • دستور العمل IP[192.168.1.217:5060] X route FXS 1-8 به معناي اين است كليه تماس هايي كه از طرف آدرس168.1.217 مي آيند به صورت متوالي به پورت هاي 1 تا 8 FXS منتقل شوند.
    • دستور العمل FXS x route IP 192.168.1.217:5060 به معناي اين است پورت هاي FXS هر شماره اي را كه گرفتند، تماس ها به سمت آدرس 168.1.217 منتقل شوند.


    آخرین ویرایش توسط Habili; در تاریخ/ساعت 06-14-2015, 05:46 PM.

    من قلبی بزرگ با رویاهایی بزرگ دارم. دانسته هایمان را با هم به اشتراک بگذاریم.

    #2
    ممنون امیر جان لطف کردید :280:

    کامنت


      #3
      روی یک گیتوی hx4 به همین روش ، تماس ورودی به خطی که به fxo وصل شده را به داخلی که روی fxs تعریف شده است انتقال دادم، یعنی پورت fxo را binding کردم روی شماره داخلی fxs،

      وقتی با خط تماس گرفته می شود تماس به داخلی منتقل و تلفن وصل شده به fxs زنگ می خورد ولی کیفیت صدا بسیار بد و نویز شدیدی روی تماس می باشد، برای حذف نویز چه راه حلی وجود داره؟

      کامنت


        #4
        یک مشکل دیگه ای هم که وجود داره اینه که کالر آیدی تماس گیرنده روی تلفن نمی افته و به جای اون شماره پورت fxo می افتد،
        البته هر شماره دفعه اولی که به خط متصل شده به گیتوی زنگ می زند کالر آیدیش درست نشون داده می شود ولی از دفعه دوم به بعد
        شماره پورت نشون داده می شود.
        ممنون میشم راهنمایی بفرمایید.

        کامنت


          #5
          برای حل مشکل دوم در منوی advanced--> line ، گزینه Caller ID detection mode را روی گزینه After ringing گذاشتم، و الان کالر آیدی را درست نشون میده ولی مشکل اولم هنوز پابرجاست، لطفا راهنمایی کنید

          کامنت


            #6
            caller id detection رو برابر before ringing a قرار بدید ، tone رو iran بدید .
            توی گیتوی تب phone/line وزیر تب line گزینه caller id detection رو تیک زدید ؟
            آخرین ویرایش توسط k-sharifi; در تاریخ/ساعت 05-31-2015, 03:29 PM.
            او به من آموخت ، من به تو می آموزم و تو هم به او ...
            نگذار این چرخه قطع شود:279:

            کامنت


              #7
              بله اون تیک را زدم ولی با تغییری که گفتم مشکل مربوط به نمایش کالر ایدی حل شده، ولی مطابق پست زیر مشکل نویزی که روی خط هست را می خواهم حل کنم
              http://linux-zone.org/forums/thread1498.html

              مقادیر Gain to IP و Gain to PSTN را به ازای مقادیر مختلف تست کردم ولی تغییری در نویز ایجاد نمیشه در مرورگر Internet Explorer ادرس
              کد PHP:
               http://x.x.x.x/xml?method=gw.config.set&id650=x

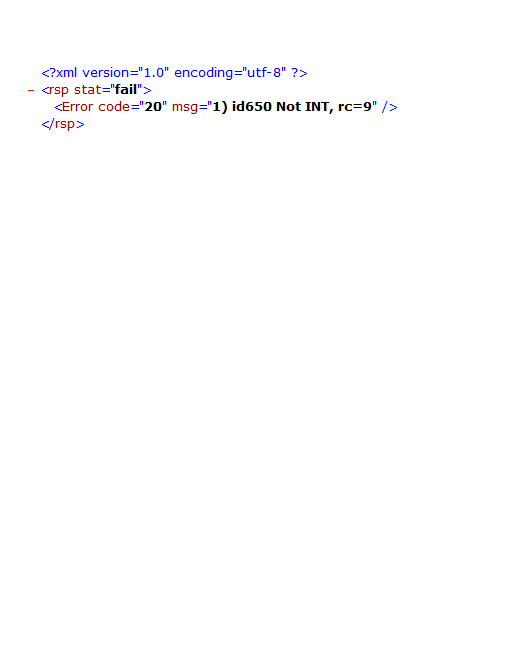

              را با ip مربوط به گیتوی خودم زدم، صفحه زیر نمایش داده می شود، به غیر از اینکه ip را میزنیم چه تغییر دیگری باید در این ادرس ایجاد کنیم تا ok شود.
              فایل های پیوست شده
              آخرین ویرایش توسط Habili; در تاریخ/ساعت 01-11-2020, 10:50 PM.

              کامنت


                #8
                gain to ip و gain to pstn رو به سمت منفی ببرید و برای اینکه از طریق
                کد PHP:
                 http://x.x.x.x/xml?method=gw.config.set&id650=x
                نویز را بردارید اول باید توی یک مرورگر به گیتوی login کنید و توی اینترنت اکسپلورر آدرس بالا را وارد کنید و مقدار x رو برار یکی از اعداد 0 و 1 و 2 و 3 قرار بدید تا این پیغام رو دریافت کنید .
                کد PHP:
                <?xml version="1.0" encoding="UTF-8"?>
                -<rsp stat="ok">
                <config method="gw.config.set"> </config>
                </rsp>
                آخرین ویرایش توسط Habili; در تاریخ/ساعت 01-11-2020, 10:50 PM.
                او به من آموخت ، من به تو می آموزم و تو هم به او ...
                نگذار این چرخه قطع شود:279:

                کامنت
