جهت استفاده از Gateway های FXO شرکت GRANDSTREAM کافیست تنظیمات زیر را انجام داده و از آنها به عنوان یک کانال خروجی در SenaPBX استفاده نمائید.
1- تنظیمات GXW4108/4104 FXO
2- تنظیمات SenaPBX
3- تنظیمات Elastix
تنظیمات GXW4108/4104 FXO :

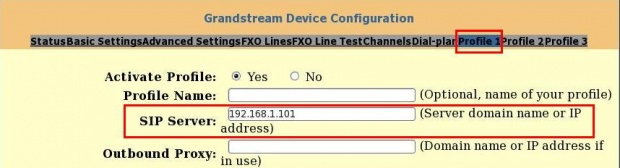

ip دستگاه را بر روی browser وارد کرده سپس از منوهای بالا بر روی profile1 کلیک کنید.
برای تعریف SIP Server آدرس IP سرور خود را در قسمت SIP Server اضافه کنید.
(توجه کنید شما می توانید با توجه به نیاز خود نهایتا ۳ تا SIP Server تعریف کنید.)

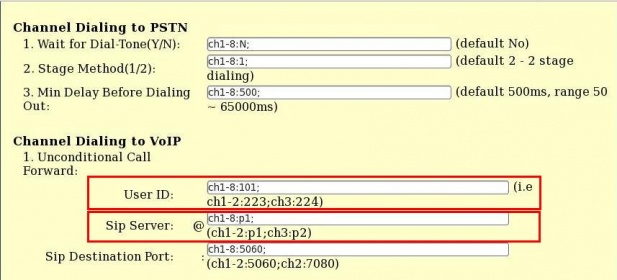

سپس به قسمت FXO Lines رفته و تنظیمات زیر را انجام دهید.
برای ارسال تماس بر روی ترانک SIP شما نیاز به User ID دارید لذا قسمت User ID حتما باید دارای مقداری (User ID هر عددی می تواند باشد) باشد.
سپس در قسمت SIP Server تمام کانال های خود را به profile که در آن آدرس SIP سرور خود را مشخص کردید اختصاص دهید (منظور از P1 -> profile1 )
در پایان دستگاه را reboot کنید.
تنظیمات SenaPBX :
برای فرستادن تماس ها به سمت Gateway های Grandstream نیاز به تعریف ترانک SIP داریم.
در زیر نحوه تعریف ترانک SIP بر روی نرم افزار SenaPBX نشان داده شده است.
ابتدا ip سرور را بر روی browser وارد کنید و نام کاربری و پسورد خود را وارد کنید. سپس بعد از وارد شدن به قسمت پیکربندی، از منوهای بالا تکنولوژی ها را انتخاب کنید.

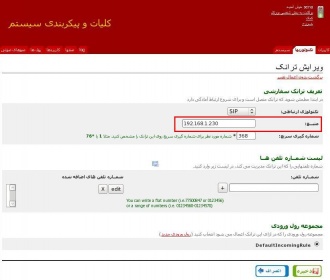

در قسمت منبع همانطور که مشاهده می شود آدرس Gateway خود را وارد کنید و در پایان بر روی ذخیره کلیک کنید.

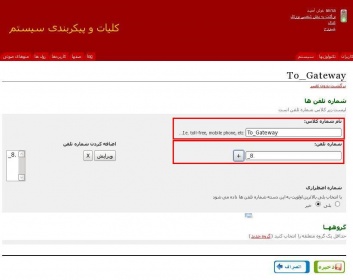

حال برای ارسال تماس بر روی این کانال نیاز به یک پیش شماره داریم برای این کار وارد منوی شماره ها شده و همانند شکل زیر عمل نمائید.
در اینجا ما عدد از ۸ برای ارسال تماس بر روی این کانال استفاده کردیم.
سپس وارد منوی رول ها شده و یک رول خروجی جدید همانند شکل زیر تعریف کنید.
برای مشخص کردن مسیر تماس های ورودی از این ترانک نیز به قسمت رولهای ورودی رفته و همانند شکل زیر عمل نمائید.
حال برای ارسال تماس به سمت گیتوی کافیست شماره ۸ را به همراه شماره تلفن خود شماره گیری کنید.
تنظیمات Elastix :
ابتدا IP الستیکس را بر روی browser خود وارد کرده و سپس به قسمت PBX -> Trunks رفته و روی گزینه Add SIP Trunk کلیک کنید.
سپس با در نظر گرفتن IP دستگاه Grandstream تنظیمات زیر را مطابق شکل بر روی تزانک خود انجام دهید.
canreinvite=no
host=192.168.1.199 (Grandstream's IP)
context=from-pstn
insecure=no
port=5060
type=friend
به قسمت Outbound Routes رفته و برای ترانک تعریف شده یک رول خروجی اضافه می کنیم.
توجه شود که برای استفاده از route مورد نظر باید ترانک مورد نظر خود را انتخاب کرده و برای خروج از آن همانند شکل یک prefix مشخص کنید تا با گرفتن آن بتوان از ترانک مورد نظر خارج شد.
در پایان بر روی گزینه Apply Configuration Changes Here کلیک کنید تا تغییرات اعمال شوند.
نویسنده : سهیل تهرانی پور
