    برقراری ارتباط بین dinstar dag1000 fxo/fxs

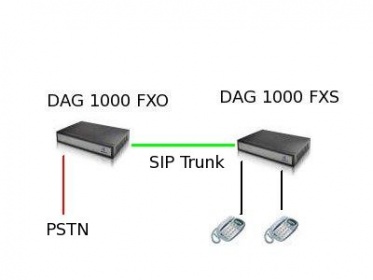

    در این مقاله سعی شده است تا تنظیمات مربوط به انتقال تماس از پورتهای FXO به پورتهای متناظر در FXS بدون نیاز به SIP server را با استفاده از دو دستگاه DAG 1000 FXO و DAG 1000 FXS نشان دهیم.

    برای بزرگتر شدن عکس روی آن کلیک کنید  نام:	Diagram.jpg نمایش ها:	1 اندازه:	17.4 KB شناسه:	18448


    1- تنظیمات DAG 1000 FXS :

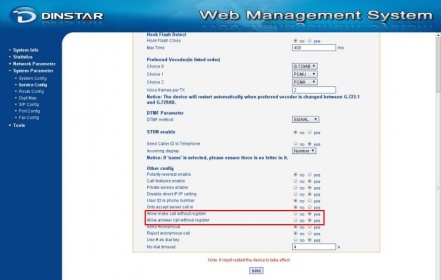

    ابتدا به محیط وب دستگاه login کرده و سپس به قسمت System Parameter -> Service config رفته و گزینه های زیر را تغییر دهید.

    کد PHP:
    Allow make call without register yes

    Allow answer call without register
    yes
    برای بزرگتر شدن عکس روی آن کلیک کنید  نام:	ser_config_fxs.jpg نمایش ها:	1 اندازه:	33.0 KB شناسه:	18449

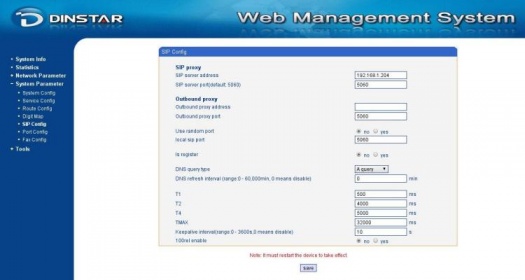

    وارد System parameter -> SIP config شده و سپس در قسمت SIP Config آدرس IP دستگاه DAG 1000 FXO را وارد کرده و Is register را برابر با no باشد.

    برای بزرگتر شدن عکس روی آن کلیک کنید  نام:	sip_config1.jpg نمایش ها:	2 اندازه:	35.5 KB شناسه:	18450

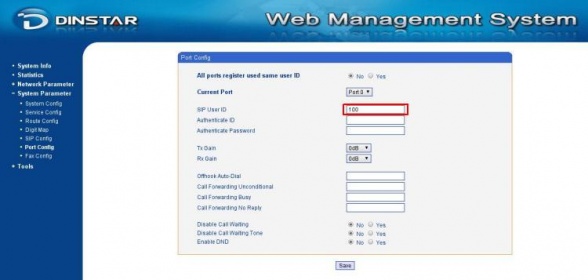

    در تنظیمات Port Config به ازای هر گوشی آنالوگ یک User ID اختصاص دهید.

    برای بزرگتر شدن عکس روی آن کلیک کنید  نام:	port_fxs.jpg نمایش ها:	1 اندازه:	39.0 KB شناسه:	18451

    در نهایت Gateway را ریستارت کنید.


    2- تنظیمات DAG 1000 FXO :
    برای اضافه کردن ترانک SIP همانند تنظیمات DAG 1000 FXS عمل می کنیم.

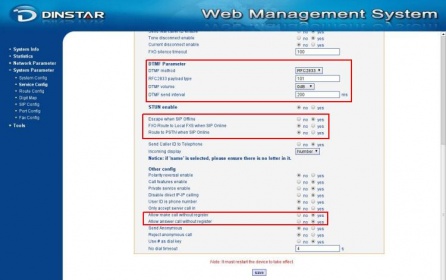

    DTMF method = RFC2833

    Escape when SIP offline = yes

    FXO Route to Local FXS when SIP Online = no

    Route to PSTN when SIP online = no

    Allow make call without register = yes

    Allow answer call without register = yes



    برای بزرگتر شدن عکس روی آن کلیک کنید  نام:	service_config_fxo.jpg نمایش ها:	1 اندازه:	36.0 KB شناسه:	18452

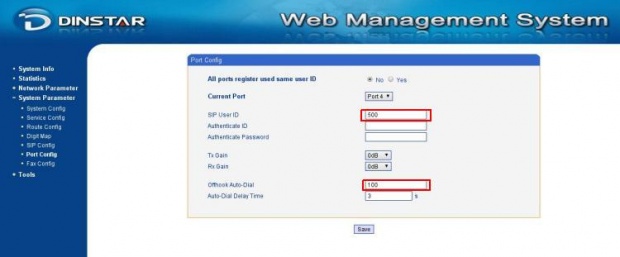

    حال برای map کردن هر FXO به پورت دلخواه در DAG 1000 FXS کافیست در قسمت Port Config برای هر پورت در قسمت Offhook Auto-Dial داخلی تعریف شده در پورت متناظر را وارد می کنیم.

    توجه داشته باشید SIP User ID برای پورت های fxo باید دارای مقداری باشد. ( همانند شکل) :

    برای بزرگتر شدن عکس روی آن کلیک کنید  نام:	port_fxo.jpg نمایش ها:	1 اندازه:	37.4 KB شناسه:	18453
    نویسنده : سهیل تهرانی پور
