ارتباط گیت وی سنگوما و Microsoft Lync
در این مقاله قصد داریم روش برقراری ارتباط گیت وی سنگوما سری Vega و نرم افزار Lync محصول شرکت مایکروسافت را مورد بحث و بررسی قرار دهیم.
Lync Microsoft، از اجزای مختلفی تشکیل شده است که هر یک پیچیدگی ها و تنظیمات خاص خود را دارند که از توصیف آن ها در این مقاله پرهیز می کنیم و فرض را بر این می گذاریم که با Lync و اجزای آن آشنا هستید.
یکی از بخش های مهم سیستم های جامع ارتباطی همچون Lync ارتباط با شبکه مخابرات (PSTN) و سایر سیستم های تلفنی از طریق پروتکل های استاندارد می باشد. در دنیای Lync، درگاه این ارتباطات تلفنی Mediation Server می باشد. به عبارت بهتر تمامی ترانک های ختم شده به گیت وی VoIP ، از طریق ترانک SIP به Mediation Server وارد می شوند. در شکل زیر ساختار رایج محیط های Lync آورده شده است.
در ادامه تنظیمات لازم جهت برقراری ارتباط میان Mediation Server و گیت وی VoIP سری Vega محصول شرکت Sangoma را شرح می دهیم.
تنظیمات گیت وی ویپ Sangoma
از طریق بخش “Quick Config” وارد بخش “Basic Config” شده و تنظیمات مربوط به کشور را به “UK” تغییر دهید.

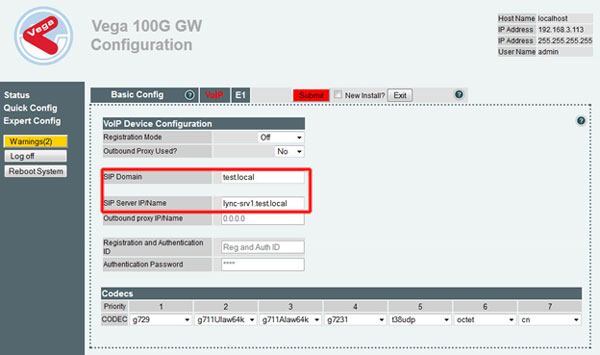

در قسمت “Quick Config” و تب “VoIP” ، پارامتر “SIP Domain” را با توجه به Domain مربوط به Lync Server 2013 وارد کنید.
همچنین در فیلد “SIP Server IP/Name” نام یا آدرس IP مربوط به Mediation server را وارد کنید.
همان طور که در شکل زیر نشان داده شده است، از قسمت Quick Config برای اعمال تنظیمات E1، وارد Tab مربوط به E1 شوید.
چون قصد داریم راه اندازی را از ابتدا انجام دهیم، بر روی گزینه “New install” کلیک کنید. در ادامه Save و Apply setting را انجام دهید تا تغییرات اعمال شده و ذخیره گردند.
تنظیمات سیستم گیت وی VoIP سنگوما
حال به بررسی تنظیمات بیشتر در قسمت “Expert Config” می پردازیم.

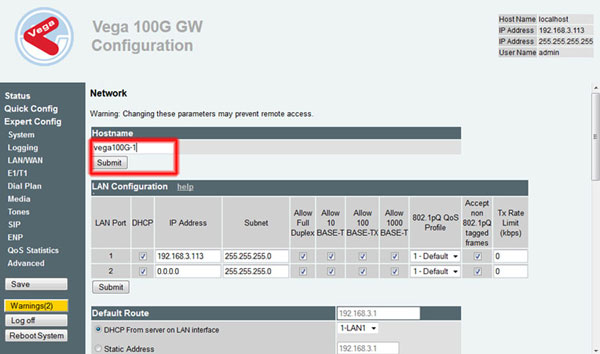

از قسمت “Expert Config” وارد بخش LAN/WAN شده و یک نام مشخص برای دستگاه گیت وی سنگوما وارد کنید.
توجه داشته باشید که بر روی DNS سرور، یک record DNS برای گیت وی Vega اضافه کنید تا سرور Lync برای ارتباط با گیت وی دچار مشکل نشود.

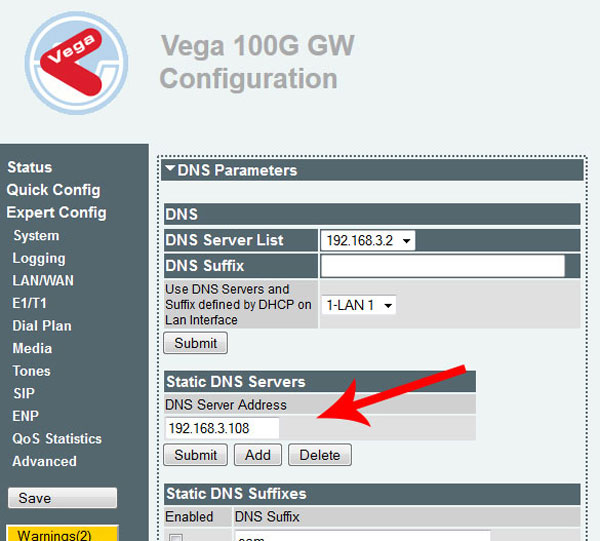

در ادامه تنظیمات، در همین صفحه در بخش “DNS Parameters”، آدرس IP مربوط به DNS Server را در فیلد “Static DNS Servers” وارد کرده و بر روی Submit کلیک کنید تا تغییرات مورد نظر اعمال شوند.
تنظیمات SIP در گیت وی ویپ سنگوما

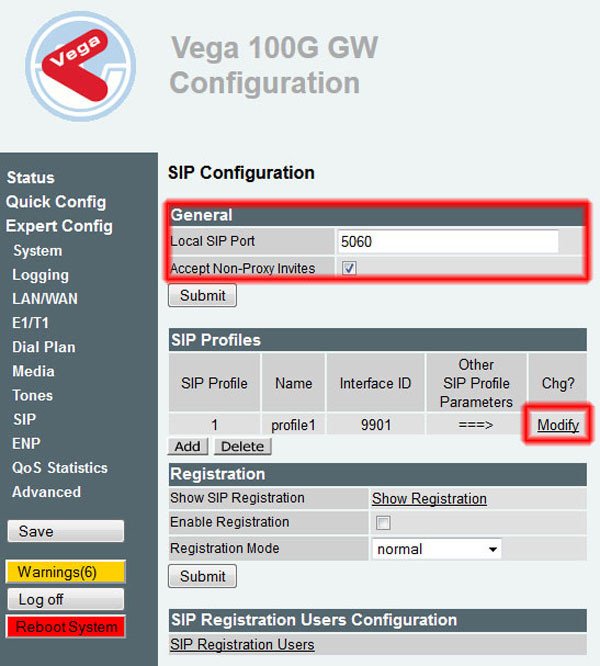

از بخش Expert Config وارد قسمت SIP شوید.
پورت مورد نظر را در قسمت “Local SIP Port” وارد کرده و گزینه “Accept Non-Proxy Invites” را فعال کنید.
در ادامه برای تغییرات SIP Profile بر روی “Modify” کلیک کنید.

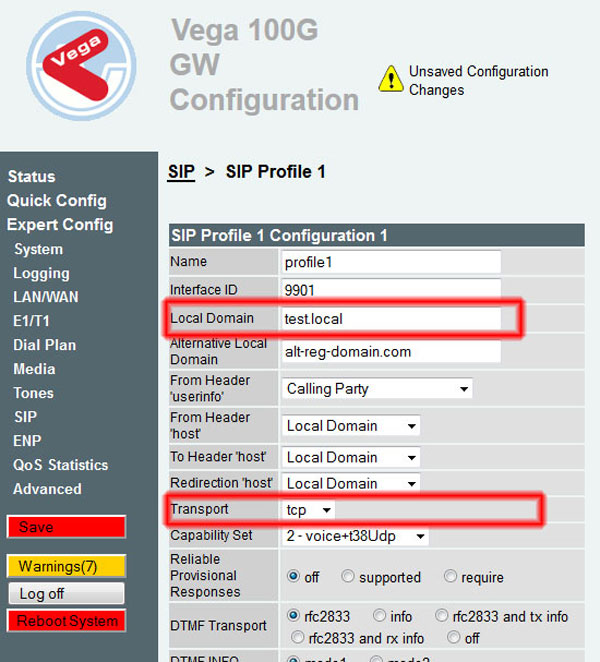

آدرس Local Domain را در قسمت نشان داده شده وارد کرده و پارامتر Transport را به TCP تغییر دهید. حال روی Submit کلیک کرده و تغییرات را ذخیره کنید.

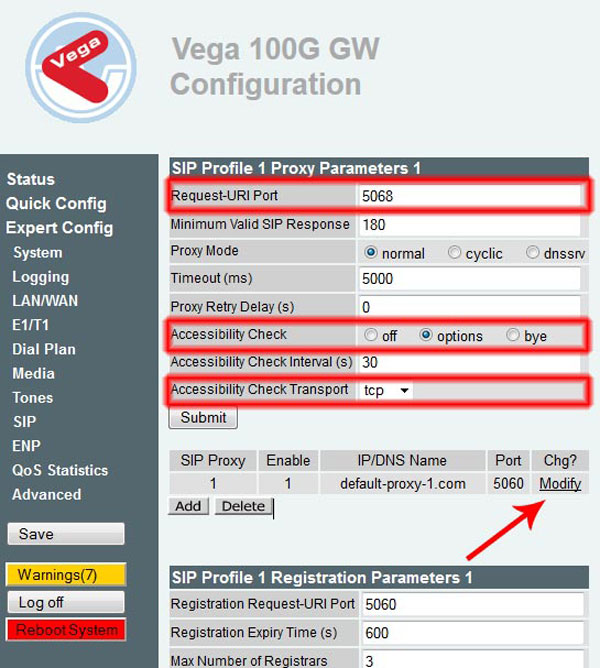

• در همین بخش، یعنی“SIP > SIP Profile 1” وارد قسمت “SIP Profile 1 Proxy Parameters 1” شده و تنظیمات را همانند شکل زیر، اعمال کنید.
• “Request-URI Port” را با توجه به شماره پورت Mediation server برای ارتباط SIP وارد کنید.
• در “Accessibility Check” گزینه “options” را انتخاب کنید.
• در “Accessibility Check Transport” گزینه TCP را انتخاب کرده و برای اعمال تغییرات بر روی Submit کلیک کنید.
• در همین قسمت، بر روی Modify کلیک کرده تا به قسمت تنظیمات Sip Proxy وارد شوید.

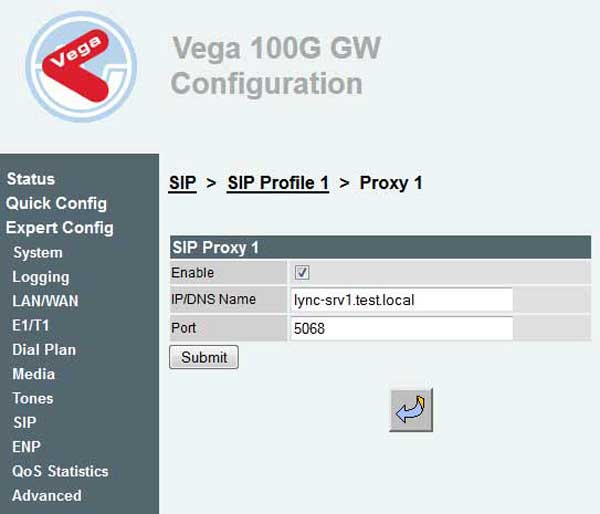

در نظر داشته باشید که :
• Proxy1 فعال شده باشد (تیک Enable)
• فیلد “IP/DNS Name” را با توجه به Mediation server وارد کنید.
• فیلد “Port” برای ارتباط SIP با Mediation server در نظر گرفته شود.

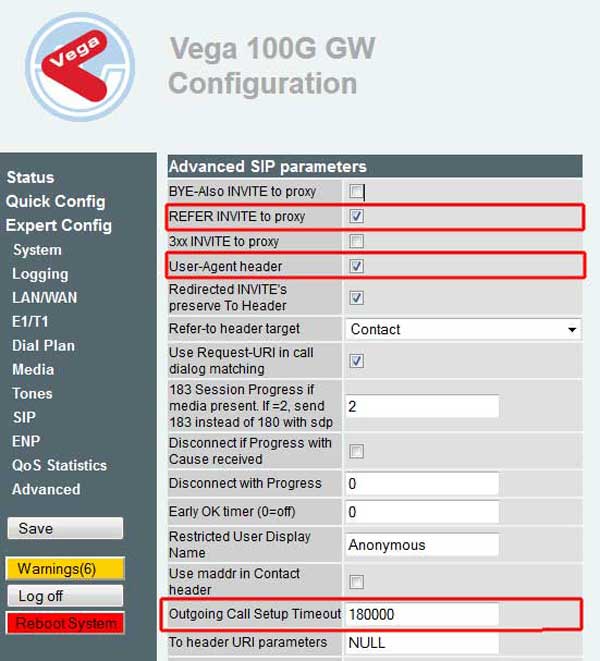

از Expert Config وارد قسمت SIP شده و وارد بخش Advanced SIP شوید.
• “REFER INVITE to proxy” را فعال کنید.
• “User-Agent header” را فعال کنید.
• در فیلد “Outgoing Call Setup Timeout” مقدار 180000 را وارد کرده و در نهایت “Submit” را کلیک کنید.

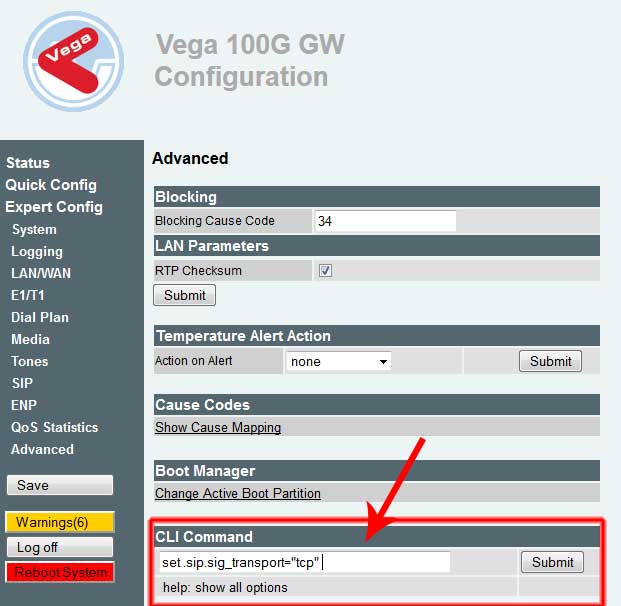

در ادامه وارد “Expert Config > Advanced” شده و در از طریق فیلد “CLI Command” دستورات زیر را به ترتیب وارد کنید.
• set .sip.sig_transport=tcp
• set ._advanced.sip.max_forks=20

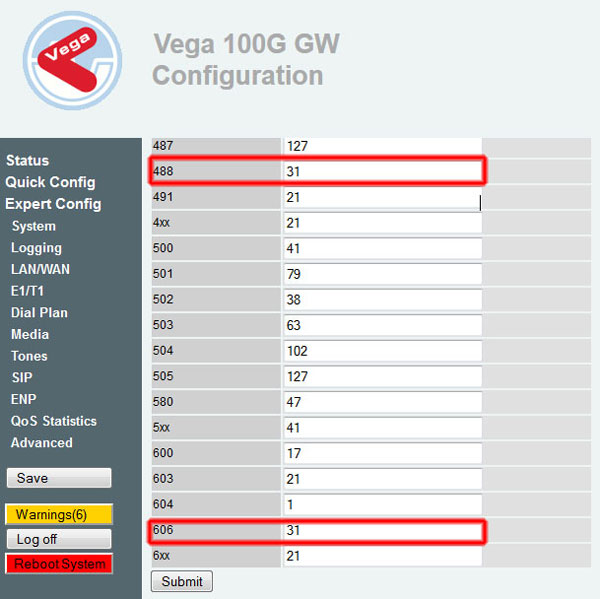

پس از مراحل ذکر شده از مسیر “Expert Config > SIP” وارد قسمت “SIP Response-Q.931 Cause Mapping” شده پارامترهای زیر را بدین صورت مقدار دهی کنید.
• برای پارامتر “488” مقدار 31 را وارد کنید.
• برای پارامتر “606” مقدار 31 را وارد کنید.

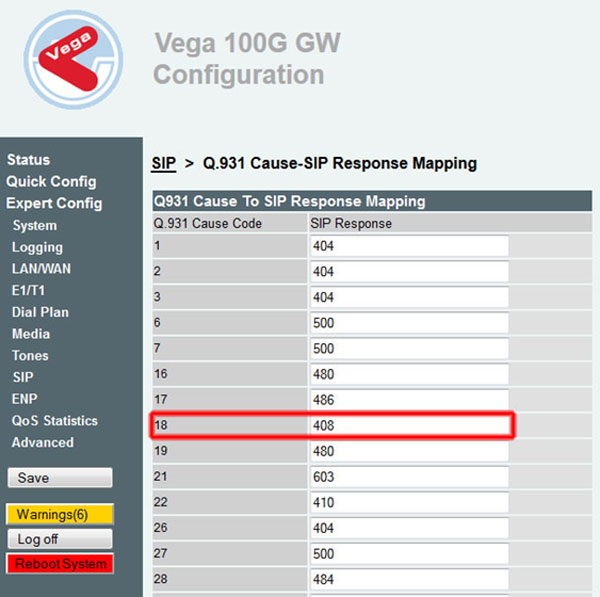

دوباره از مسیر “Expert Config > SIP” وارد قسمت “SIP Response-Q.931 Cause Mapping” شده پارامتر زیر را بدین صورت مقدار دهی کنید.
• برای پارامتر “18” مقدار 408 را وارد کنید.
در همین صفحه :

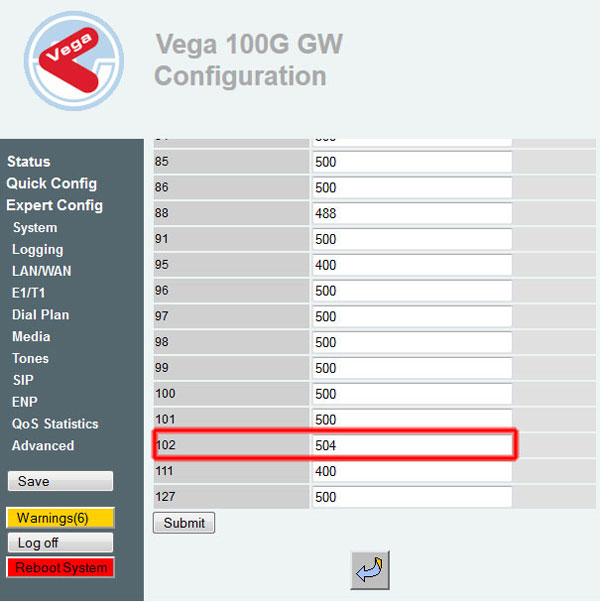

• برای پارامتر “102”مقدار 504 را وارد کنید و “Submit” کنید.
تنظیمات بخش Media در گیت وی سنگوما

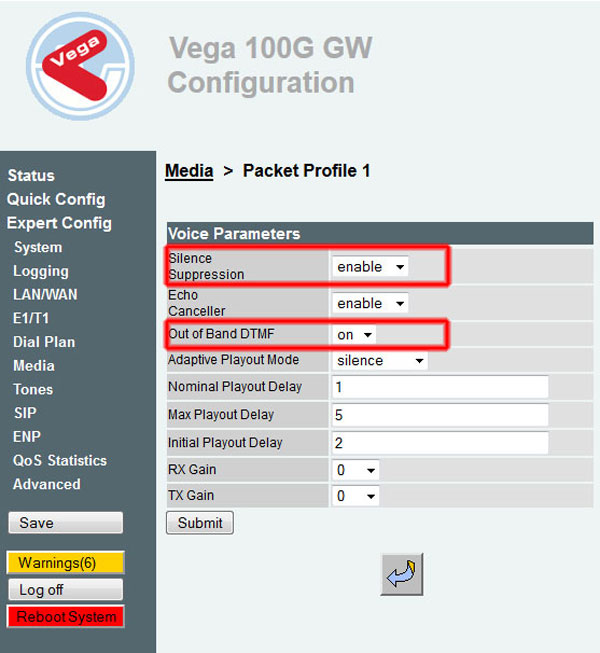

از مسیر “Expert Config > Media” وارد قسمت “Packet Profile > Packet profile1” بر روی “Modify” کلیک کرده و وارد “Media > Packet Profile 1” شوید.
• “Silence Suppression” را فعال کنید.
• “Out of Band DTMF” را فعال کنید و submit کنید.
تنظیمات مربوطه را Save کرده و گیت وی Sangoma را Reboot کنید.
نویسنده : سهیل تهرانی پور
