راهنمای نصب و راه اندازی تلفنهای IP شرکت ESCENE سری ES330/ES320 :
1 - اتصال شبکه
2 - ورود به صفحه تنظیمات تلفن
3 - تنظیمات شبکه
4 - تعریف داخلی
5 - تنظیمات VPN
6 - تنظیمات BLF
7 - تنظیمات پیشرفته
8 - ارسال تماس بدون نیاز به SIP سرور
9 - نصب Expansion Module
اتصال شبکه :
به عنوان گام اول برای نصب و راه اندازی ip iphone های Escene ، باید IP دستگاه را پیدا کنید. چنانچه در شبکه خود DHCP Server دارید کابل شبکه را به پورت LAN دستگاه زده تا دستگاه خود IP دریافت کند. برای به دست آوردن IP دستگاه می توانید از مسیر زیر
MENU => View Status => Network => IP
آن را مشاهده نمایید.
ورود به صفحه تنظیمات تلفن:
برای دسترسی به محیط وب دستگاه آدرس IP گوشی را در browser وارد کنید و سپس با username و password پیش فرض root/root وارد شوید.
تنظیمات شبکه
برای تغییر تنظیمات شبکه وارد قسمت Network -> LAN Port شوید.
تلفن تحت شبکه escene ایسین
برای دادن IP به گوشی می توانید از سه نوع: Static, DHCP, PPPoE استفاده کنید.
IP Static : برای دادن IP به صورت دستی از این گزینه استفاده کنید.
DHCP : اگر در شبکه خود DHCP Server دارید می توانید از این گزینه برای گرفتن IP از DHCP Server استفاده کنید.
PPPoE : برای وصل شدن از طریق PPPoE مشخصات نام کاربری و پسورد خود را در بخش های Username و Password وارد کنید.
تعریف داخلی :
برای تعریف تلفن بعنوان داخلی SIP وارد قسمت VoIP -> SIP Config شوید.
تلفن تحت شبکه escene ایسین sip account
تنظیمات مربوط به داخلی تلفن را که قبلا در یک سرور مرکز تلفن VoIP تعریف شده و در اختیار شما قرارداده شده است، در بخشهای زیر وارد نمایید :
Username : نام کاربری
Password : پسورد
SIP Server : آدرس IP سرور تلفنی (VoIP)
چنانچه می خواهید از ۲ اکانت (داخلی) به صورت همزمان بر روی گوشی خود استفاده کنید.
مقدار Amount Of Line Account Used را در تنظیمات هر دو اکانت برابر ۱ قرار دهید.

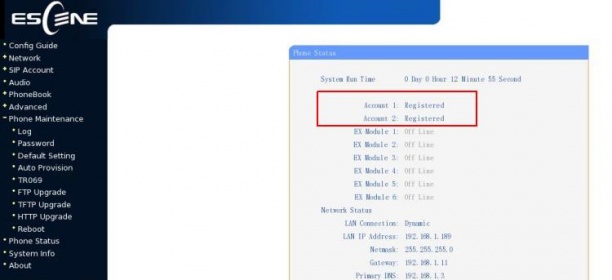

جهت اطمینان از Register شدن داخلی های خود وارد قسمت Phone Status شوید.
تنظیمات VPN :

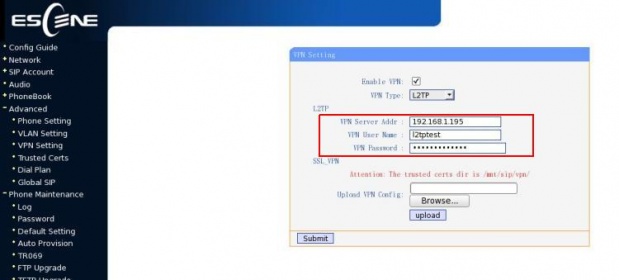

برای برقراری ارتباط VPN، ابتدا به قسمت Advanced -> VPN Setting رفته و نام کاربری و پسورد به همراه آدرس IP سرور را وارد کنید.
تلفن تحت شبکه escene ایسین vpn l2tp

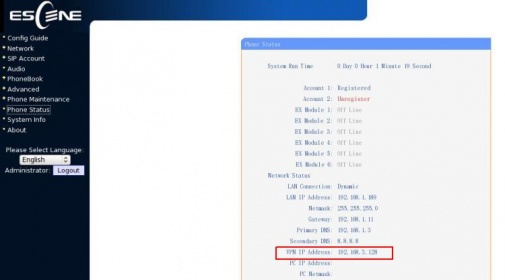

برای اطمینان از وصل شدن VPN به قسمت Phone Status رفته و IP گرفته شده بر روی اینترفیس VPN خود را مشاهده کنید.
تنظیمات BLF :

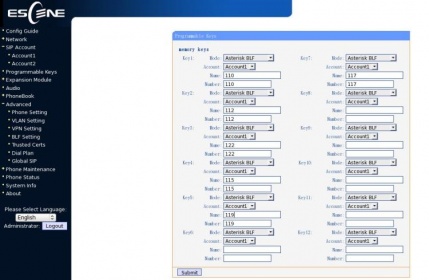

چنانچه گوشی شما BLF را ساپورت می کند برای انجام تنظیمات BLF به قسمت Programmable Keys بروید و همانند شکل زیر تنظیمات را انجام دهید. حالت Key Mode را برابر با Asterisk BLF قرار دهید سپس Account دلخواه خود را انتخاب کنید و User ID برابر با داخلی که می خواهید آن را مانیتور کنید قرار دهید.
حالتهای مختلف BLF :
بی کار : سبز
در حال مکالمه : قرمز
در حال تماس : قرمز چشمک زن
تنظیمات پیشرفته :
برای تغییر firmware دستگاه خود می توانید از سه روش: FTP Upgrade, TFTP Upgrade, HTTP Upgrade استفاده کنید که از مسیر
Phone Maintenance قابل تنظیم می باشند.

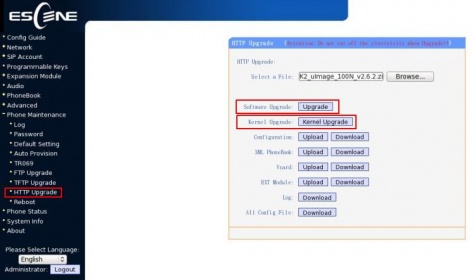

برای upgrade کردن گوشی خود از طریق HTTP ابتدا فایل مورد نظر خود را انتخاب کرده و با توجه به نوع آن (software, kernel ) بر روی گزینه مورد نظر کلیک کنید.
ارسال تماس بدون نیاز به SIP سرور :

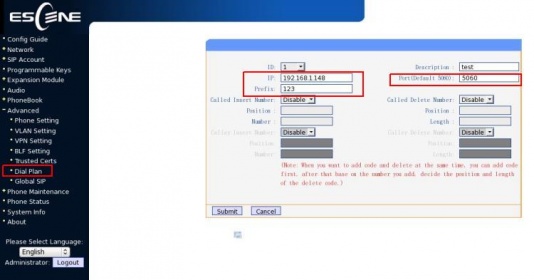

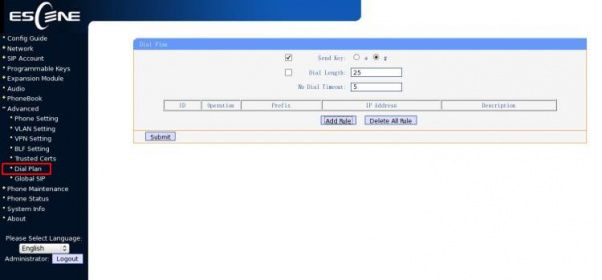

با استفاده از این قابلیت می توان بدون نیاز به SIP سرور تماس داخلی برقرار کرد به این صورت که ابتدا در قسمت ADVANCED -> Dialplan یک رول جدید تعریف کرده و سپس آدرس IP و پورت گوشی مورد نظر را وارد کنید و به آن یک شماره اختصاص دهید فقط توجه داشته باشید برای انجام این کار باید تیک enable را در قسمت تنظیمات SIP Acount خود بردارید.
نصب Expansion Module :
برای اضافه کردنExpansion Module به تلفن خود ابتدا کابل های شبکه را به درستی برای ارتباط با تلفن متصل کنید.
در صورت نصب چند Ext کنار تلفن خود تمامی آنها به صورت پیش فرض به عنوان Ext1 شناخته می شوند و به محض تعریف در Programmable Keys در Ext1 تمامی Expansion Module های دیگر نیز با همان تنظیمات Ext1 قابل استفاده هستند.
برای جدا سازی Expansion Module ها عملیات زیر را انجام دهید.
ابتدا از روی منوی گوشی وارد قسمت زیر شوید.
Menu -> Function Settings -> Expansion Installation

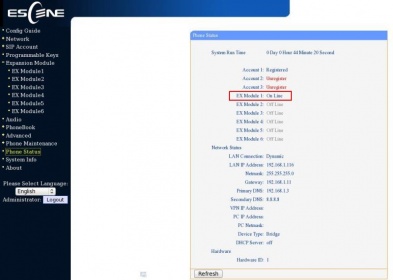

بعد از وارد شدن به این قسمت روی تمامی Expansion Module ها چراغ اول، به صورت فرمز چشمک زن در می آید و چراغ های ۲-۶ نیز سبز می شوند (به این معنا که تمامی Ext ها به عنوان Ext1 نصب هستند).
برای تعریف Ext2، روی یکی از Expansion Module ها روی کلید دوم فشار دهید سپس در منوی تلفن روی دکمه OK فشار دهید به همین ترتیب می توانید Ext های دیگر را نیز نصب کنید.
