راهنمای سریع نصب و راه اندازی AT530 :
1 - نصب (پورت WAN / پورت LAN)
2 - ورود به صفحه تنظیمات تلفن
3 - تنظیمات شبکه
4 - تعریف داخلی
5 - تنظیمات Speed Dial
6 - مشاهده تماس های ورودی و خروجی
7 - تغییر نوع صدای زنگ
8 - تنظیمات پیشرفته (برقراری ارتباط با vpn server - تغییر codecs - بروز رسانی firmware)
نصب (پورت WAN / پورت LAN) :
ip phone atcom تلفن شبکه اتکام
- چنانچه در شبکه خود DHCP Server دارید کابل شبکه را به پورت WAN دستگاه زده تا دستگاه خود IP دریافت کند. برای به دست آوردن IP گرفته شده، کلید Sysinfo را فشار دهید.
- در صورت عدم وجود DHCP Server می توانید از پورت LAN استفاده نمائید. IP پیش فرض بر روی پورت LAN دستگاه 192.168.10.1 می باشد.
ورود به صفحه تنظیمات تلفن :
برای دسترسی به محیط وب دستگاه آدرس ip گوشی را در browser وارد کنید و سپس با username و password پیش فرض admin/admin وارد شوید.
تنظیمات شبکه :

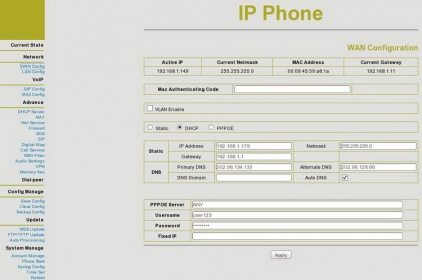

برای تغییر تنظیمات مربوط به شبکه، وارد Network -> WAN Config شوید.
برای دادن ip به گوشی می توانید از سه نوع: Static, DHCP, PPPoE استفاده کنید.
IP Static: برای دادن ip به صورت دستی از این گزینه استفاده کنید.
DHCP: اگر در شبکه خود DHCP Server دارید می توانید از این گزینه برای گرفتن ip از DHCP Server استفاده کنید.
PPPoE: برای وصل شدن از طریق PPPoE مشخصات نام کاربری و پسورد خود را در بخش های Username و Password وارد کنید.

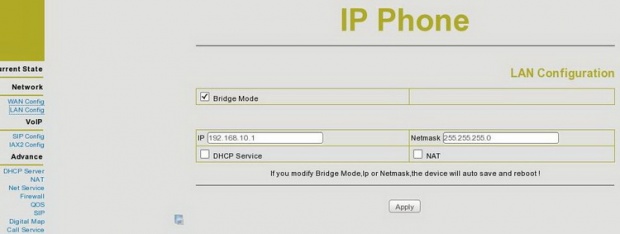

در صورتی که می خواهید پورت LAN تلفن مانند یک Switch عمل نماید تا بتوانید تجهیزات دیگری مانند کامپیوتر را نیز به شبکه خود وصل نمایید، در قسمت Network -> LAN Config ،گزینه Bridge Mode را تیک بزنید و گزینه های DHCP Service و NAT را از حالت انتخاب خارج کنید. (خروجی نهایی مانند شکل زیر باشد).
تعریف داخلی (SIP / IAX) :

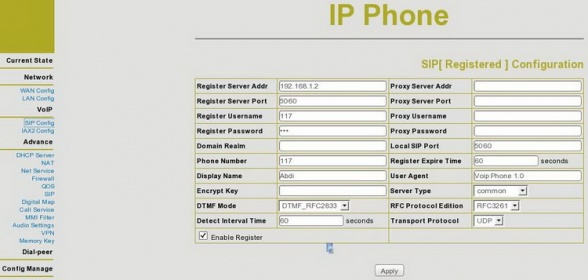

برای تعریف تلفن بعنوان داخلی SIP وارد قسمت VoIP -> SIP Config شوید.
تنظیمات مربوط به داخلی تلفن را که قبلا در یک سرور مرکز تلفن VOIP تعریف شده و در اختیار شما قرارداده شده است، در بخشهای زیر وارد نمایید :
Register Server Addr : آدرس SIP سرور
Register Server Port : پورت SIP سرور (معمولا بصورت پیش فرض 5060 قرار می گیرد)
Register Username : نام کاربری
Register Password : رمز عبور
Phone Number : برابر با نام کاربری
گزینه Enable Register را در حالت انتخاب شده قرار دهید.
برای اطمینان از Register شدن داخلی می توانید از 2 روش زیر استفاده کنید.
1- دکمه Sysinfo چند بار فشار دهید و باید روی screen خود مقدار
- -SIP- -
Registered
را مشاهده کنید.

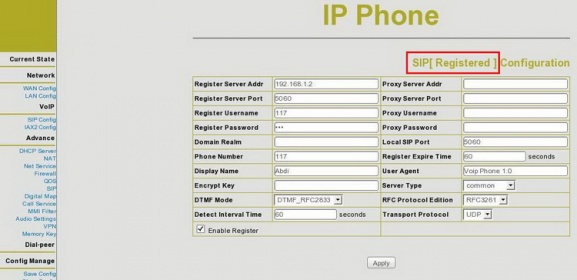

2- وارد کنسول وب دستگاه شوید و به قسمت VOIP -> SIP Config بروید.
در بالای صفحه وضعیت داخلی شما نشان داده شده است.

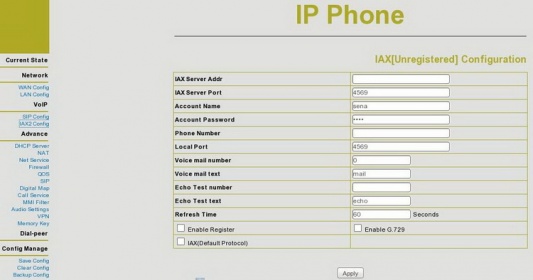

برای تعریف تلفن بعنوان یک داخلی IAX وارد قسمت VOIP -> IAX2 Config شوید.
تنظیمات مربوط به داخلی تلفن را که قبلا در یک سرور مرکز تلفن VOIP تعریف شده و در اختیار شما قرارداده شده است، در بخش های زیر وارد نمایید :
IAX2 Server Addr : آدرس IAX سرور
IAX2 Server Port : پورت IAX سرور
Account Name : نام کاربری
Account Password : رمز عبور
Phone Number : برابر با نام کاربری
گزینه Enable Register را در حالت انتخاب شده قرار دهید.
نکته مهم : در این تلفن ها می توان دو پروفایل SIP و IAX را بطور همزمان با یکدیگر تعریف نمود بگونه ای که در ازای هر دو شماره تعریف شده تلفن زنگ می خورد. در عین حال در هر حالت فقط از یکی از انواع داخلی SIP یا IAX می توان شماره گیری نمود. در صورتی که مایلید شماره گیری شما از طریق پروفایل IAX باشد گزینه IAX Default Protocol را انتخاب کنید و در غیر اینصورت آن را از حالت انتخاب خارج نمایید.
تنظیمات Speed Dial :
در تلفن های AT-530 منظور از Speed Dial استفاده از 9 کلید شماره گیری سریع است که در زیر LCD گوشی قرار دارد. با انجام تعریف های زیر می توان شماره های پر مراجعه را براحتی با فشار دادن یک کلید شماره گیری نمود.

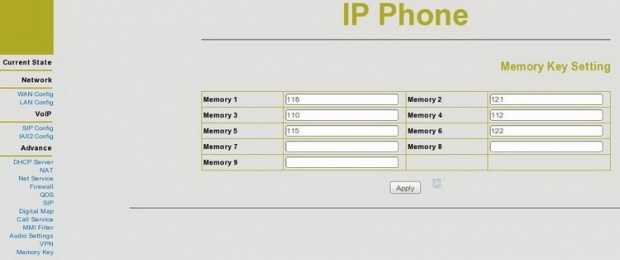

برای تعریف Speed Dial وارد قسمت Advance -> Memory Key شوید.
شماره های پر مراجعه را مانند شکل از خانه های 1 تا 9 پر کنید و در نهایت کلید Apply را انتخاب کنید.
مشاهده تماس های ورودی و خروجی :
برای مشاهده تماس های ورودی دکمه In call را فشار دهید، سپس برای مشاهده تماس های بی پاسخ بر روی Callin Missed و برای مشاهده تماس های جواب داده شده بر روی Callin Received کلید Menu/OK را فشار دهید و از دکمه های Up و Down برای بالا و پایین کردن لیست تماس ها استفاده کنید.
برای مشاهده تماس های خروجی دکمه Out call را فشار دهید و از دکمه های Up و Down برای بالا و پایین کردن لیست تماس ها استفاده کنید.
تغییر نوع صدای زنگ :
برای تغییر نوع صدای زنگ خود وارد قسمت Advance -> Audio Settings شوید.
به صورت پیش فرض 9 نوع مختلف وجود دارد که می توانید یکی از آنها را انتخاب کنید. در پایان بر روی Apply کلیک کنید.
تنظیمات پیشرفته :
برقراری ارتباط با VPN Server :
در صورت نیاز به تعریف یک Connection از نوع VPN Client بایستی ابتدا یک نام کاربری VPN از نوع L2TP بر روی سرور خود ایجاد نمایید.

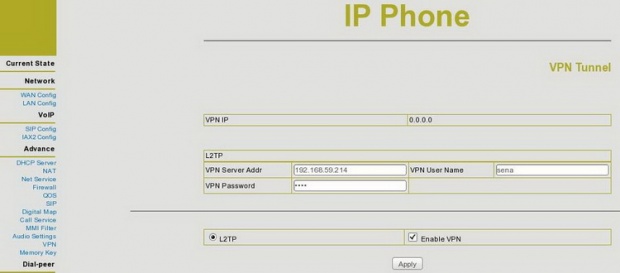

سپس وارد قسمت Advance -> VPN شوید و تنظیمات مربوط به IP سرور VPN و نام کاربری و رمز عبور تعریف شده را وارد نمایید و در نهایت گزینه Enable VPN را در حالت انتخاب شده قرار دهید.
در صورت برقراری ارتباط صحیح VPN، آدرس IP جدید گرفته شده از سرور VPN در قسمت بالای صفحه روبروی عنوانVPN IP قابل مشاهده خواهد بود.
تغییر Codec :

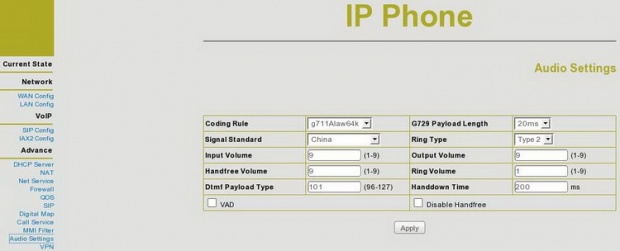

برای تغییر Codec صدا که ارتباط مستقیم با پهنای باند مصرف شده توسط دستگاه تلفن و کیفیت صدای مکالمه دارد، وارد قسمت Advance->Audio Settings شوید.
با تغییر فیلد Coding Rule می توانید Codec مورد استفاده دستگاه را تغییر دهید.
کدک های g711 دارای بهترین کیفیت هستند و در عین حال بیشترین پهنای باند را (حدود 128Kbps برای هر مکالمه دو طرفه) اشغال می نمایند. در عین حال کدک g729 دارای کیفیتی شبیه صدای موبایل است و پهنای باند کمتری را اشغال می نماید. (حدود 64Kbps برای یک مکالمه دوطرفه)
بروز رسانی Firmware :
برای بروز رسانی firmware دستگاه ابتدا آخرین نسخه firmware دستگاه را از سایت (ATCOM (www.atcom.cn دریافت نمایید و سپس ازیکی از راه های Http و FTP/TFTP این کار را انجام دهید.

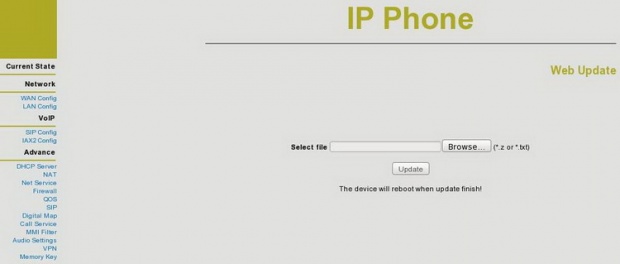

برای بروز رسانی از طریق Http وارد قسمت Update -> Web Update شده و فایل مورد نظر خود را بر روی دستگاه Upload کنید. در پایان عملیات Update دستگاه reboot خواهد شد.
نویسنده : سهیل تهرانی پور
