کمک در مورد ارتباط گیتوی با الستیکس

بستن
X

  • فیلتر کردن
  • زمان
  • نمایش
Clear All
پست های جدید

    کمک در مورد ارتباط گیتوی با الستیکس

    با سلام و خسته نباشید خدمت دوستان عزیز

    بنده در زمینه ویپ تاره کارم

    الان دارم یه پروژه به عنوان دوره کار ورزی انجام میدم اما به مشکلاتی برخوردم ممنون میشم کمک کنید .

    اطلاعات پروژه :

    گیت ویfxo از نوع zycoo که خودش کار pbx رو هم انجام میده با هشت پورت
    سرور الستیکس که مستقیما بر روی یک سیستم نصب شده (نه بر روی ماشین مجازی)
    یک خط شهری معمولی (البته ببیشتر هم خواهد شد )
    ارتباط سافت فون EYEBEAM با داخلی ها و بیرون

    مشکلاتم اینه که :
    1-از چه نوع ترانکی بین سرور و گیت وی استفاده کنم (هم بر روی الستیکس و هم بر روی گیت وی )؟
    البته من ترانک هم ایجاد کردم با همچین مشخصاتی :

    پترن رو به صورت .|9 قرار دادم و

    peer details :
    secret=3xxxxxxx
    username=3xxxxxxx
    host=10.10.x.x
    disallow=all
    canreinvite=on
    allow=ulaw,g729,g723,alaw,g722
    type=peer
    trunk=yes

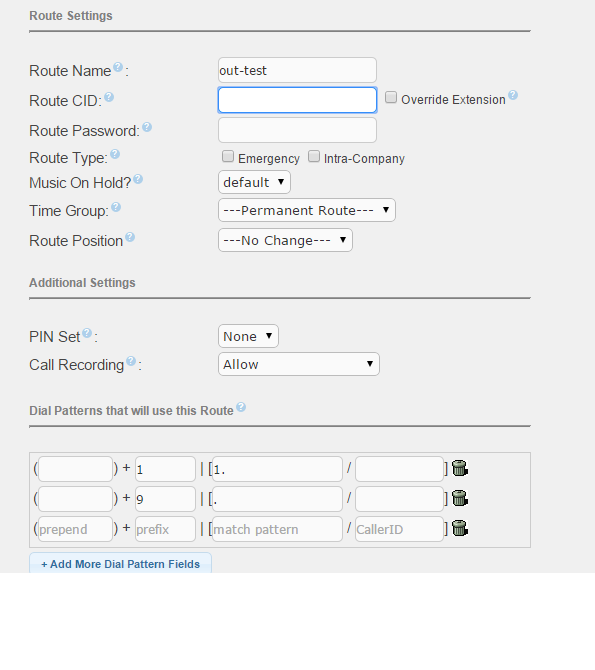

    out bound :

    برای بزرگتر شدن عکس روی آن کلیک کنید

نام:	7.png
نمایش ها:	1
اندازه:	27.4 KB
شناسه:	18719

    inbound :


    برای بزرگتر شدن عکس روی آن کلیک کنید

نام:	7.png
نمایش ها:	1
اندازه:	27.4 KB
شناسه:	18719
    برای بزرگتر شدن عکس روی آن کلیک کنید

نام:	8.png
نمایش ها:	1
اندازه:	19.3 KB
شناسه:	18720

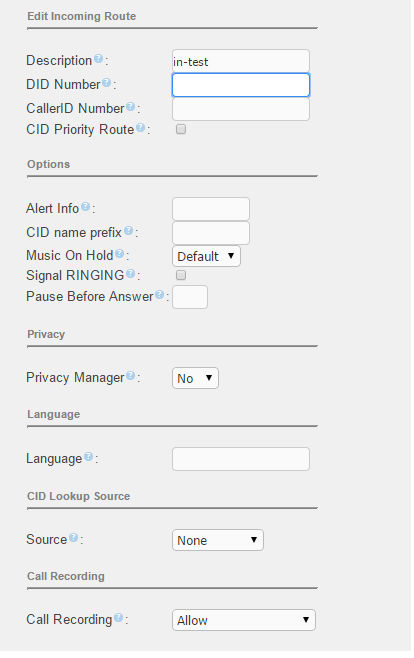

    2- نحوهی دقیق ساخت INBOUND & OUT BOUND & TRUNK به چه صورته البته من ترانک ساختم و گیت وی من تراتک رو شناخته
    برای بزرگتر شدن عکس روی آن کلیک کنید

نام:	5.png
نمایش ها:	1
اندازه:	16.0 KB
شناسه:	18718

    مطمینا کم و کسری زیاد داره ممنون میشم راهنمایی کنید .

    وقتی که با سافت فون با خارج تماس میگیرم در استریسک همچین اروری میاد !!!

    کد PHP:
     == Using SIP RTP TOS bits 184

    == Using SIP RTP CoS mark 5

    == Spawn extension (macro-dialout-trunks22exited non-zero on 'SIP/1000-000000ab' in mcro 'dialout-trunk'

    == Spawn extension (from-internal95137128046exited non-zero on 'SIP/1000-000000ab'

    == Spawn extension (from-internalh1exited non-zero on 'SIP/1000-000000ab'

    == Spawn extension (macro-dialout-trunks22exited non-zero on 'IAX2/37120804-6973' in acro 'dialout-trunk'

    == Spawn extension (from-internal5137128046exited non-zero on 'IAX2/37120804-6973'

    == Spawn extension (from-internalh1exited non-zero on 'IAX2/37120804-6973'

    == Spawn extension (macro-dialout-trunks22exited non-zero on 'IAX2/37120804-6478' in acro 'dialout-trunk'

    == Spawn extension (from-internal5137128046exited non-zero on 'IAX2/37120804-6478'

    == Spawn extension (from-internalh1exited non-zero on 'IAX2/37120804-6478'

    == Spawn extension (macro-dialout-trunks22exited non-zero on 'IAX2/37120804-14348' inmacro 'dialout-trunk'

    == Spawn extension (macro-dialout-trunks22exited non-zero on 'IAX2/37120804-907' in mcro 'dialout-trunk'

    == Spawn extension (from-internal5137128046exited non-zero on 'IAX2/37120804-907'

    == Spawn extension (from-internalh1exited non-zero on 'IAX2/37120804-907'

    == Spawn extension (macro-dialout-trunks22exited non-zero on 'IAX2/37120804-9698' in acro 'dialout-trunk'

    == Spawn extension (macro-dialout-trunks22exited non-zero on 'IAX2/37120804-9873' in acro 'dialout-trunk'

    == Spawn extension (from-internal5137128046exited non-zero on 'IAX2/37120804-9698'

    == Spawn extension (from-internal5137128046exited non-zero on 'IAX2/37120804-9873'

    == Spawn extension (from-internal5137128046exited non-zero on 'IAX2/37120804-14348'

    == Spawn extension (from-internalh1exited non-zero on 'IAX2/37120804-9698'

    == Spawn extension (macro-dialout-trunks22exited non-zero on 'IAX2/37120804-4659' in acro 'dialout-trunk'
    آخرین ویرایش توسط masome vahid; در تاریخ/ساعت 12-04-2014, 02:42 PM.

    #2
    سلام به نظرم این مدل مشکلات رو بخش بخش عنوان کنین زودتر به جواب میرسین
    اولین ومهم ترین چیز برقراری ارتباط بین الستیکس و گیت وی هست که باید یررسی بشه
    در استریسک دستور زیر رو بزنید ببینید که ترانکتون برقراره:
    sip show peers
    Telegram : https://telegram.me/linuxzone

    voip trainer - Asterisk - Elastix - Agi Programming- NewRock

    Voip Expert :ASTERISK-ELASTIX-NewRock Certified-With Experience of Working With
    Sangoma-Digium-Openvox-Synway-Atcom-Quintum Tenor-Polycom-Yealink-Rtx-Snom
    Cisco Collaboration - CME-CUCM-CUPs-CUC-WEBEX
    LPI ( Fundamental - LPI1 and LPI2 ) - Monitoring: ZABBIX-VOIPMONITOR-NAGIOS - CCNA

    Linkedin Profile : https://www.linkedin.com/in/masuma-vahid-26b17b66/

    کامنت


      #3
      نوشته شده توسط Backtrack مشاهده پست
      سلام به نظرم این مدل مشکلات رو بخش بخش عنوان کنین زودتر به جواب میرسین
      اولین ومهم ترین چیز برقراری ارتباط بین الستیکس و گیت وی هست که باید یررسی بشه
      در استریسک دستور زیر رو بزنید ببینید که ترانکتون برقراره:
      sip show peers

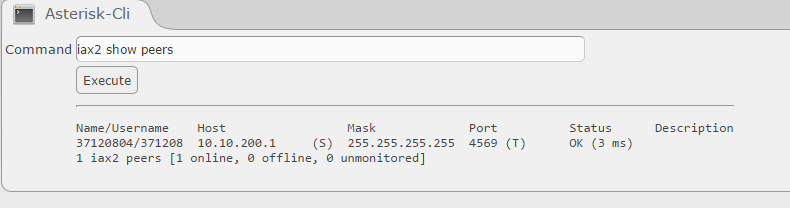

      ممنون ارتباط برقراره و طبق اموزش خودتون پیش رفتم اوکی میشه

      برای بزرگتر شدن عکس روی آن کلیک کنید

نام:	10.png
نمایش ها:	1
اندازه:	11.4 KB
شناسه:	17108

      کامنت


        #4
        اگر از ترانک مطمین هستید برای روت های خروجی و ورودی از لینک زیر الهام بگیرید :
        http://linux-zone.org/forums/thread70.html
        Telegram : https://telegram.me/linuxzone

        voip trainer - Asterisk - Elastix - Agi Programming- NewRock

        Voip Expert :ASTERISK-ELASTIX-NewRock Certified-With Experience of Working With
        Sangoma-Digium-Openvox-Synway-Atcom-Quintum Tenor-Polycom-Yealink-Rtx-Snom
        Cisco Collaboration - CME-CUCM-CUPs-CUC-WEBEX
        LPI ( Fundamental - LPI1 and LPI2 ) - Monitoring: ZABBIX-VOIPMONITOR-NAGIOS - CCNA

        Linkedin Profile : https://www.linkedin.com/in/masuma-vahid-26b17b66/

        کامنت


          #5
          نوشته شده توسط Backtrack مشاهده پست
          اگر از ترانک مطمین هستید برای روت های خروجی و ورودی از لینک زیر الهام بگیرید :
          http://linux-zone.org/forums/thread70.html

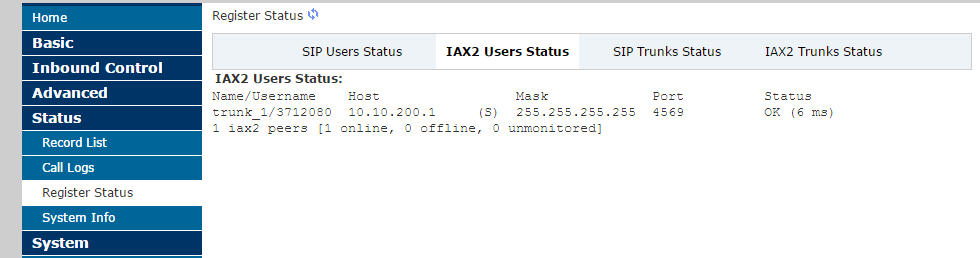

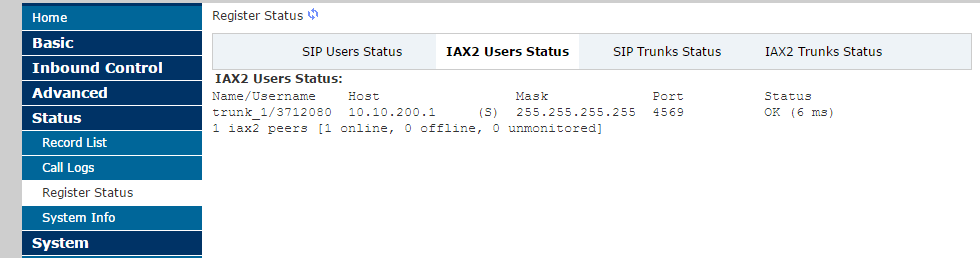

          وقتی با ترانک DAHDI میرم جلو و با سافت فون تماس میگیرم میگه service unavailable

          اما وقتی با ترانک IAX2 میرم جلو بوق تماس میخوره اما خط بیرونی که تماس گرفتم زنگ نمیخوره

          توی لاگ استریسک هم اینطوریه

          برای بزرگتر شدن عکس روی آن کلیک کنید

نام:	11.png
نمایش ها:	1
اندازه:	26.5 KB
شناسه:	17110

          کامنت


            #6
            ترانک dahdi ؟ شما که گفتین گیت وی دارین؟ ترانک سیپ ایجاد کنین.

            کامنت


              #7
              نوشته شده توسط Habili مشاهده پست
              ترانک dahdi ؟ شما که گفتین گیت وی دارین؟ ترانک سیپ ایجاد کنین.
              یه جای دیگه پرسیده بودم گفته بودن چون گیت وی من خودش PBX هست باید بین اون و سرور از ترانک iax2 استفاده کنم. در مورد dahdi هم دوستتون بالاتر گفته بود که استفاده کنم اما نشد.
              از خود iax استفاده کردم اما زنگ به مثلا موبایلم که میزنم سافت فون بوق میخوره اما دیگه گوشی من بوق نمیخوره. لاگ استریسک رو هم فرستادم.
              الان به نظر شما مشکل چیه ؟

              کامنت


                #8
                دلیل نمیشه چون اون دیوایس تون یک pbx هست از IAX استفاده کنید باید ببینید که آیا دیوایس تون پروتکل iax رو پشتیبانی میکند یا خیر؟
                Telegram : https://telegram.me/linuxzone

                voip trainer - Asterisk - Elastix - Agi Programming- NewRock

                Voip Expert :ASTERISK-ELASTIX-NewRock Certified-With Experience of Working With
                Sangoma-Digium-Openvox-Synway-Atcom-Quintum Tenor-Polycom-Yealink-Rtx-Snom
                Cisco Collaboration - CME-CUCM-CUPs-CUC-WEBEX
                LPI ( Fundamental - LPI1 and LPI2 ) - Monitoring: ZABBIX-VOIPMONITOR-NAGIOS - CCNA

                Linkedin Profile : https://www.linkedin.com/in/masuma-vahid-26b17b66/

                کامنت


                  #9
                  نوشته شده توسط Backtrack مشاهده پست
                  دلیل نمیشه چون اون دیوایس تون یک pbx هست از IAX استفاده کنید باید ببینید که آیا دیوایس تون پروتکل iax رو پشتیبانی میکند یا خیر؟
                  بله وقتی که توی اون گیت وی ترانک تعریف میکنم هم sip و iax داره حالا شما پیشنهاد میکنید از سیپ استفاده کنم یا از iax ?

                  کامنت


                    #10
                    لطف میکنید قدم به قدم از صفر بگید برای ارتباط با یک خط شهری از طریق سافت فون باید چه چیزهایی رو تنظیم کنم شاید چیز جزیی و خواصی رو از قلم انداختم !!!

                    کامنت


                      #11
                      اگر iax رو ساپورت میکنه ترجیحا اگر از iax استفاده کنید بهتره برای ارتباط داخلی ها (چه روی سافت فون ریجیستر بشن و چه روی ipphone) اولا باید ترانکتون با گیت وی متصل به خطوط شهری برقرار باشه و ثانیا روت خروجی به سمت این ترانک هم تعریف بشه. حالابا استفاده از روت خروجی میتوانید از خطوط شهری متصل به گیت وی با بیرون ارتباط برقرارکنید

                      کامنت


                        #12
                        نوشته شده توسط Habili مشاهده پست
                        اگر iax رو ساپورت میکنه ترجیحا اگر از iax استفاده کنید بهتره برای ارتباط داخلی ها (چه روی سافت فون ریجیستر بشن و چه روی ipphone) اولا باید ترانکتون با گیت وی متصل به خطوط شهری برقرار باشه و ثانیا روت خروجی به سمت این ترانک هم تعریف بشه. حالابا استفاده از روت خروجی میتوانید از خطوط شهری متصل به گیت وی با بیرون ارتباط برقرارکنید
                        ترانکم با گیت وی برقراره

                        روت اوت باند هم تعریف کردم فکر کنم مشکل از اوت باندم و تنظیماتش باشه

                        میشه مختصری در مورد فیلداش توضیح بدید.

                        البته اوت باندی که ساختمو توی پست اول گذاشتم

                        ممنون میشم کمک کنید

                        کامنت


                          #13
                          outbound route که ایجاد کردین رو پاک کنید و یک اوت باند روت جدید بدون اینکه بخش prifix رو سرشماره بذارین ایجاد کنید و فقط برای فیلد match patern نقطه (.) قرار بدین که این یعنی بدون سرشماره و هر عددی که گرفته شد به خطوط شهری وصل شود. و در قسمت ترانک هم نام ترانک با گیت وی تون رو هم وارد کنید. این کار رو انجام بدین ببینید اتصال تون با خطوط شهری برقرا میشود ؟

                          کامنت


                            #14
                            نوشته شده توسط Habili مشاهده پست
                            outbound route که ایجاد کردین رو پاک کنید و یک اوت باند روت جدید بدون اینکه بخش prifix رو سرشماره بذارین ایجاد کنید و فقط برای فیلد match patern نقطه (.) قرار بدین که این یعنی بدون سرشماره و هر عددی که گرفته شد به خطوط شهری وصل شود. و در قسمت ترانک هم نام ترانک با گیت وی تون رو هم وارد کنید. این کار رو انجام بدین ببینید اتصال تون با خطوط شهری برقرا میشود ؟

                            تنظیماتی که گفته بودید رو اعمال کردم دو حالت پیش اومده :

                            یا میگه شماره مورد نظر در دسترس نمیباشد

                            یا میگه همه خطوط مشغول است !!!
                            کد PHP:
                            Connected to Asterisk 11.13.0 currently running on shahrara (pid 5247)
                            Rx-Frame RetryNo] -- OSeqno000 ISeqno000 TypeIAX     SubclassPOKE
                               Timestamp
                            00005ms  SCall00532  DCall00000 [10.10.200.10:4569]
                            Tx-Frame RetryNo] -- OSeqno000 ISeqno001 TypeIAX     SubclassPONG
                               Timestamp
                            00005ms  SCall00001  DCall00532 [10.10.200.10:4569]
                            Rx-Frame RetryNo] -- OSeqno001 ISeqno001 TypeIAX     SubclassACK
                               Timestamp
                            00005ms  SCall00532  DCall00001 [10.10.200.10:4569]
                              ==
                            Using SIP RTP TOS bits 184

                            == Using SIP RTP CoS mark 5
                            Tx
                            -Frame Retry[000] -- OSeqno000 ISeqno000 TypeIAX     Subclass: NEW

                            Timestamp00002ms  SCall16938  DCall00000 [10.10.200.1:4569]

                            VERSION         2
                               CALLED NUMBER
                            : 09358370063

                            CODEC_PREFS     : (ulaw|g729|g723|alaw|g722)

                            CALLING NUMBER  5137120804
                               CALLING PRESNTN
                            0
                               CALLING TYPEOFN
                            0
                               CALLING TRANSIT
                            0
                               CALLING NAME
                            :

                            LANGUAGE        en
                               USERNAME
                            37120804
                               FORMAT
                            4
                               FORMAT2
                            ulaw
                               CAPABILITY
                            4365
                               CAPABILITY2
                            Unknown
                               ADSICPE
                            2
                               DATE TIME
                            2014-12-14  11:21:26


                            Rx
                            -Frame RetryNo] -- OSeqno000 ISeqno000 TypeIAX     Subclass: NEW

                            Timestamp00002ms  SCall16938  DCall00000 [10.10.200.1:4569]

                            VERSION         2
                               CALLED NUMBER
                            : 09358370063

                            CODEC_PREFS     : (ulaw|g729|g723|alaw|g722)

                            CALLING NUMBER  5137120804
                               CALLING PRESNTN
                            0
                               CALLING TYPEOFN
                            0
                               CALLING TRANSIT
                            0
                               CALLING NAME
                            :

                            LANGUAGE        en
                               USERNAME
                            37120804
                               FORMAT
                            4
                               FORMAT2
                            ulaw
                               CAPABILITY
                            4365
                               CAPABILITY2
                            Unknown
                               ADSICPE
                            2
                               DATE TIME
                            2014-12-14  11:21:26


                            Tx
                            -Frame RetryNo] -- OSeqno000 ISeqno001 TypeIAX     SubclassCTOKEN
                               Timestamp
                            00002ms  SCall00001  DCall16938 [10.10.200.1:4569]

                            CALLTOKEN       51 bytes


                            Rx
                            -Frame RetryNo] -- OSeqno000 ISeqno001 TypeIAX     SubclassCTOKEN
                               Timestamp
                            00002ms  SCall00001  DCall16938 [10.10.200.1:4569]

                            CALLTOKEN       51 bytes


                            Tx
                            -Frame Retry[000] -- OSeqno000 ISeqno000 TypeIAX     Subclass: NEW

                            Timestamp00003ms  SCall16938  DCall00000 [10.10.200.1:4569]

                            VERSION         2
                               CALLED NUMBER
                            : 09358370063

                            CODEC_PREFS     : (ulaw|g729|g723|alaw|g722)

                            CALLING NUMBER  5137120804
                               CALLING PRESNTN
                            0
                               CALLING TYPEOFN
                            0
                               CALLING TRANSIT
                            0
                               CALLING NAME
                            :

                            LANGUAGE        en
                               USERNAME
                            37120804
                               FORMAT
                            4
                               FORMAT2
                            ulaw
                               CAPABILITY
                            4365
                               CAPABILITY2
                            Unknown
                               ADSICPE
                            2
                               DATE TIME
                            2014-12-14  11:21:26
                               CALLTOKEN
                            51 bytes


                            Rx
                            -Frame RetryNo] -- OSeqno000 ISeqno000 TypeIAX     Subclass: NEW

                            Timestamp00003ms  SCall16938  DCall00000 [10.10.200.1:4569]

                            VERSION         2
                               CALLED NUMBER
                            : 09358370063

                            CODEC_PREFS     : (ulaw|g729|g723|alaw|g722)

                            CALLING NUMBER  5137120804
                               CALLING PRESNTN
                            0
                               CALLING TYPEOFN
                            0
                               CALLING TRANSIT
                            0
                               CALLING NAME
                            :

                            LANGUAGE        en
                               USERNAME
                            37120804
                               FORMAT
                            4
                               FORMAT2
                            ulaw
                               CAPABILITY
                            4365
                               CAPABILITY2
                            Unknown
                               ADSICPE
                            2
                               DATE TIME
                            2014-12-14  11:21:26
                               CALLTOKEN
                            51 bytes


                            Tx
                            -Frame Retry[000] -- OSeqno000 ISeqno001 TypeIAX     SubclassAUTHREQ
                               Timestamp
                            00004ms  SCall00563  DCall16938 [10.10.200.1:4569]

                            AUTHMETHODS     3
                               CHALLENGE
                            : \x32\x30\x30\x38\x35\x32\x35\x33\x30
                               USERNAME
                            37120804


                            Rx
                            -Frame RetryNo] -- OSeqno000 ISeqno001 TypeIAX     SubclassAUTHREQ
                               Timestamp
                            00004ms  SCall00563  DCall16938 [10.10.200.1:4569]

                            AUTHMETHODS     3
                               CHALLENGE
                            : \x32\x30\x30\x38\x35\x32\x35\x33\x30
                               USERNAME
                            37120804


                            Tx
                            -Frame Retry[000] -- OSeqno001 ISeqno001 TypeIAX     SubclassAUTHREP
                               Timestamp
                            00004ms  SCall16938  DCall00563 [10.10.200.1:4569]

                            MD5 RESULT      f975dc75078c7214ed7312a2b53153e2


                            Rx
                            -Frame RetryNo] -- OSeqno001 ISeqno001 TypeIAX     SubclassAUTHREP
                               Timestamp
                            00004ms  SCall16938  DCall00563 [10.10.200.1:4569]

                            MD5 RESULT      f975dc75078c7214ed7312a2b53153e2


                            Tx
                            -Frame Retry[-01] -- OSeqno001 ISeqno002 TypeIAX     SubclassACK
                               Timestamp
                            00004ms  SCall00563  DCall16938 [10.10.200.1:4569]
                            Rx-Frame RetryNo] -- OSeqno001 ISeqno002 TypeIAX     SubclassACK
                            Tx
                            -Frame Retry[000] -- OSeqno001 ISeqno002 TypeIAX     SubclassREJECT
                               Timestamp
                            00004ms  SCall00563  DCall16938 [10.10.200.1:4569]

                            Timestamp00007ms  SCall00563  DCall16938 [10.10.200.1:4569]

                            CAUSE           No authority found
                               CAUSE CODE
                            50


                            Rx
                            -Frame RetryNo] -- OSeqno001 ISeqno002 TypeIAX     SubclassREJECT
                               Timestamp
                            00007ms  SCall00563  DCall16938 [10.10.200.1:4569]

                            CAUSE           No authority found
                               CAUSE CODE
                            50


                            Tx
                            -Frame Retry[-01] -- OSeqno002 ISeqno002 TypeIAX     SubclassACK
                               Timestamp
                            00007ms  SCall16938  DCall00563 [10.10.200.1:4569]
                            Rx-Frame RetryNo] -- OSeqno002 ISeqno002 TypeIAX     SubclassACK
                               Timestamp
                            00007ms  SCall16938  DCall00563 [10.10.200.1:4569]
                              ==
                            Everyone is busy/congested at this time (1:0/0/1)
                            [
                            2014-12-14 11:21:31WARNING[19512][C-00000014]: channel.c:4860 ast_prodProdding channel 'SIP/100-00000012' failed

                            == Spawn extension (macro-outisbusys5exited non-zero on 'SIP/100-00000012' in macro 'outisbusy'

                            == Spawn extension (from-internal, 09358370063, 6exited non-zero on 'SIP/100-00000012'

                            == Spawn extension (from-internalh1exited non-zero on 'SIP/100-00000012'
                            shahrara*CLI>
                            Disconnected from Asterisk server
                            Asterisk cleanly ending
                            (0).
                            Executing last minute cleanups
                            آخرین ویرایش توسط Habili; در تاریخ/ساعت 12-18-2014, 11:18 AM.

                            کامنت


                              #15
                              این که میگه مشغول است یا در دسترس نمیباشد اپراطور مخابرات اینو میگه یا اپراطور مرکز تماس خودتون ؟
                              چه شماره ای رو شماره گیری میکنید ؟ با این روتی که تعریف کردین نباید سرشماره بگیرید و مستقیما شماره تون رو بدون سرشماره وارد کنید. مثلا 09121111010

                              کامنت

                              درباره انجمن منطقه لینوکسی ها

                              انجمن منطقه لینوکسی ها با هدف ارتقاء سطح علمی کاربران در سطح جهانی و همچنین کمک به بالا بردن سطح علمی عمومی در زمینه های تخصصی فوق پایه گذاری شده است. انجمن منطقه لینوکسی ها از طریق کارشناسان و متخصصان پاسخگوی سوالات گوناگون کاربران مبتدی یا پیشرفته میباشد تا حد امکان تلاش شده که محیطی متنوع و کاربر پسند و به دور از هرگونه حاشیه جهت فعالیت کاربران در این انجمن ایجاد شود. لذا ما به صورت مستمر برای پیشرفت کمی و کیفی محتوی و اطلاعات انجمنمان میکوشیم که این برای ما ارزشمند و حائز اهمیت است. کلیه حقوق،اطلاعات و مقالات در این انجمن متعلق به سایت منطقه لینوکسی ها میباشد، و هرگونه نسخه برداری بدون ذکر منبع مورد پیگرد قانونی خواهد شد.

                              شبکه های اجتماعی

                              ایمیل مدیریت

                              Habili@linux-zone.org

                              در حال انجام ...
                              X
